배리어 게이트는 차량 통행을 관리하고 현장 보안을 강화하며 교통 흐름을 간소화하고 상업, 산업 및 주거 환경을 위한 최신 출입 통제 인프라와 통합하도록 설계된 전동식 경계 제어 장치입니다.
부분 | 요약 |
게이트 장벽 이해 | 현대 자동 배리어 게이트의 엔지니어링 원리, 핵심 구성 요소, 모터 역학 및 작동 역학에 대해 자세히 알아보세요. |
게이트 배리어의 기능 및 이점 | 배리어 게이트 시스템이 어떻게 보안을 향상시키고, 대용량 트래픽 흐름을 합리화하고, 자동화된 액세스 제어를 활성화하고, 다양한 사이트 제약 조건에 적응하는지에 대한 분석적 평가입니다. |
산업 전반에 걸친 응용 | 주거, 상업, 산업 및 공공 부문 환경 전반에 걸친 배리어 게이트 배치에 대한 실질적인 기술 분석입니다. |
게이트 배리어 설치 시 고려 사항 | 현장 전력 평가, 시스템 통합, 기계적 운영 요구 사항 및 예방적 유지 관리 프로토콜을 다루는 엔지니어링 지침입니다. |
배리어 게이트는 승인된 제어 신호에 따라 동적으로 올리고 내리는 회전식 붐 암을 사용하여 차량 접근을 규제하도록 설계된 견고한 전기 기계 또는 유압식 물리적 경계 시스템입니다.

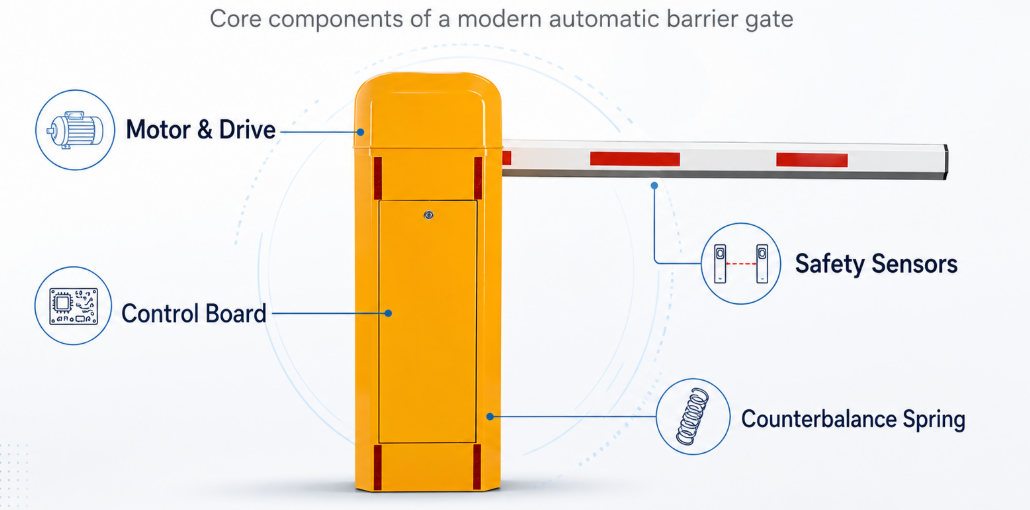

이러한 안전 장벽이 산업 수준에서 어떻게 작동하는지 이해하려면 엔지니어는 표준 게이트 장벽이 기계적 피로 없이 수십만 사이클에 걸쳐 지속적으로 작동할 수 있도록 하는 드라이브 장치, 스프링 밸런스 시스템, 제어 마더보드 및 안전 감지 어레이의 조합을 검사해야 합니다.
최신 배리어 게이트 장치는 전력을 붐 암의 부드럽고 제어된 각도 운동으로 변환하도록 설계된 고정밀 구동 메커니즘을 사용합니다. 고효율 브러시리스 DC 모터는 낮은 온도에서 작동하고, 저속에서 뛰어난 토크를 제공하며, 정확한 가속 및 감속 램핑을 허용하여 붐 암 바운스 및 기계적 응력을 방지합니다. 배리어 암의 기계적 무게는 견고한 인장 스프링으로 균형을 이루어 에너지 소비를 줄이고 기어박스 수명을 연장하며, 고급 마이크로 컨트롤러는 액세스 리더, 루프 감지기 및 안전 센서의 입력을 처리하여 정밀한 가변 속도 제어를 제공합니다. 전체 아키텍처를 평가할 때 엔지니어는 연속 사용 조건에서 자동 배리어 게이트가 작동하는 방식을 자세히 설명하는 기술 가이드를 자주 참조합니다.
기능 매개변수 | 표준 상업 등급 | 헤비듀티 산업용 등급 | 고속 통행료/주차 등급 |
작동 전압 | AC 220V/110V(50/60Hz) | AC 220V 또는 DC 24V 브러시리스 | AC 220V 또는 DC 24V 브러시리스 |
모터 전력 등급 | 90W ~ 150W | 150W ~ 250W | 120W ~ 200W |
개폐속도 | 3.0초~6.0초 | 4.0초~6.0초 | 0.9초~2.5초 |
최대 붐 암 길이 | 4.0미터 ~ 6.0미터 | 6.0미터 ~ 8.0미터 | 3.0미터 ~ 4.0미터 |
붐암 프로필 | 팔각형 또는 원형 알루미늄 | 무거운 팔각형 / 텔레스코픽 | 경량 일립티컬/카본 |
듀티 사이클 | 80%(중간 주파수) | 100% 연속 사용 | 100% 연속 사용 |
주택 IP 등급 | IP54 / IP55 실외등급 | IP65 헤비 비바람에 견디는 | IP65 헤비 비바람에 견디는 |
작동 온도 | -20°C ~ +55°C | -35°C ~ +65°C | -30°C ~ +65°C |
배리어 게이트 캐비닛은 실외 환경 저하, 기계적 충격 및 의도적인 조작에 대한 기본 방어 역할을 합니다. 고급 배리어 게이트는 최소 두께 2.0mm의 냉간 압연 강판을 사용하며, 표면 산화물을 제거하기 위한 인산염 처리 전처리, 열경화성 외부 등급 폴리에스터 분말을 사용한 정전기 분말 코팅, 내부 전자 장치를 건조하고 먼지 없는 상태로 유지하기 위한 내구성 있는 IP54~IP65 실런트 개스킷을 포함한 다단계 부식 방지 공정을 통해 처리됩니다. 섀시 설계 옵션 및 구조 구성에 대한 더 넓은 관점을 얻기 위해 개발자는 상업용 설치에서 배리어 게이트 시스템을 정의하는 내용을 다루는 업계 문헌을 자주 탐색합니다.
유지 관리 팁: 정밀한 기계적 균형을 유지하고 과도한 구동 모터 부하를 방지하려면 6개월마다 또는 붐 암 길이가 수정될 때마다 스프링 균형을 확인해야 합니다. 구동 전원을 분리하고 기어박스 수동 클러치를 풀고 붐 암을 수동으로 45도 각도로 배치합니다. 올바르게 보정된 경우 팔은 이 위치에서 고정된 상태로 유지되어야 합니다. 암이 위쪽으로 움직이면 스프링 장력을 줄이십시오. 아래쪽으로 떨어지면 정적 균형이 회복될 때까지 스프링 장력을 높이십시오. |
전동 배리어 게이트를 구현하면 시설 운영자에게 정확한 교통 규제, 강력한 경계 보안, 자동 액세스 승인 및 실시간 차량 감사 기능이 제공됩니다.
이러한 운영상의 이점을 이해하려면 물리적 보호와 트래픽 처리 용량 간의 균형을 분석해야 합니다. 현대식 장벽 시스템은 핵심 기능 보안 및 교통 영역 전반에 걸쳐 상당한 운영상의 이점을 제공합니다.
실제 차량 진입 제한은 뒷문 침입 위험과 무단 접근을 제거하기 위해 진입 전에 차량을 정지하고 인증하도록 함으로써 모든 보안 시설의 외부 경계 장벽을 형성합니다. 고급 배리어 하우징은 무단 운전자를 방지하는 명확한 물리적 경계 지점을 설정하는 동시에 강제 정지 프로토콜은 보안 담당자 또는 번호판 인식(LPR) 카메라에 차량 자격 증명을 검사하고 기록할 수 있는 충분한 시간을 제공합니다.
최신 배리어 게이트는 RFID 카드 판독기, 장거리 UHF 태그, 생체 인식 단말기, 모바일 QR 코드 스캐너 및 LPR 플랫폼과 직접 인터페이스하여 중앙 집중식 건물 관리 및 현장 보안 네트워크 내에서 활성 주변 장치로 작동합니다. 시설 관리자는 중앙 집중식 소프트웨어를 통해 운영 일정을 설정하여 업무 외 시간 동안 장벽을 잠그고 사전 프로그래밍된 자격 증명을 통해 승인된 유지 관리 차량을 허용하는 한편, 이중 루프 감지기는 단일 자격 증명이 공유되어 여러 차량에 동시에 진입하는 것을 방지합니다.
고밀도 상업 현장에서는 듀얼 배리어 설정이 명확한 진입 및 출구 채널을 구축하여 정면 충돌을 방지하고, 1.5초 이내에 빠르게 작동하는 고속 붐 배리어는 공공 도로에서 교통 정체를 만들지 않고 체계적인 차선 규율을 유지합니다. 배리어 게이트를 주차 카운터 디스플레이에 연결하면 수용 인원에 도달하면 진입 차선이 자동으로 닫혀 비생산적인 내부 사이트 순항이 사라집니다. 처리량이 많은 장벽이 상업 현장을 어떻게 최적화하는지 확인하기 위해 시설 관리자는 연속 차량 처리를 위해 특별히 설계된 자동 주차 시스템 직선 붐 장벽을 구현하는 경우가 많습니다.
출입 통제를 자동화하면 경비원의 수동 개입이 최소화되고, 지속적인 현장 관리 비용이 대폭 절감되며, UHF 앞유리 태그나 자동화된 번호판 인식을 활용한 핸즈프리 차량 통행을 통해 처리 속도가 빨라집니다. 최신 IP 지원 장벽 제어 보드를 사용하면 외부 관리 팀이 게이트 상태를 모니터링하고, 긴급 차량의 붐 암을 원격으로 들어올리고, 실시간 진입 로그를 볼 수 있으므로 상업 공원은 24시간 보안 직원을 유지하지 않고도 연중무휴 24시간 보안 진입 차선을 운영할 수 있습니다.

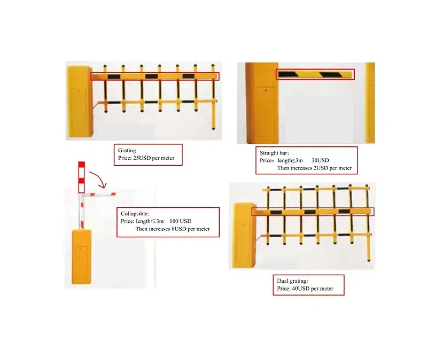

현장 레이아웃 제한으로 인해 머리 위 공간, 팔 길이 및 환경 조건에 맞게 조정된 유연한 배리어 게이트 구성이 필요합니다. 천장이 낮은 지하 주차장에서는 90도 또는 180도 접이식 붐 암 메커니즘을 통해 머리 위 빔과 접촉하지 않고 팔 전체를 움직일 수 있으며 옵션인 경량 알루미늄 펜스 격자가 자동으로 확장되어 팔 아래 공간이 확보되지 않습니다. 또한 붐 암을 따라 통합된 RGB LED 조명 스트립은 야간에 높은 가시성을 제공하여 하향 이동 중 빨간색에서 차선을 안전하게 횡단할 때 녹색으로 동적으로 전환합니다.
기술적 통찰력: 최근 몇 년간 시장 데이터에 따르면 유럽 상업 및 지방자치단체 구매자들 사이에서 기존 AC 유도 모터 대신 24V 브러시리스 DC 모터 구성을 향한 상당한 변화가 나타났습니다. 이러한 선호는 동적 충격력에 관한 엄격한 유럽 안전 표준(EN 12453 / EN 12445)에서 비롯됩니다. BLDC 모터는 내부 회전 관성이 낮아 장애물 감지 시 즉각적인 동적 제동과 전류 반전이 가능합니다. 또한 24V DC 아키텍처를 사용하면 태양광 패널과 배터리 백업 시스템을 직접 통합할 수 있으므로 전력망 중단 시 부피가 큰 라인 인터랙티브 UPS 장치 없이도 지속적인 작동이 보장됩니다. |

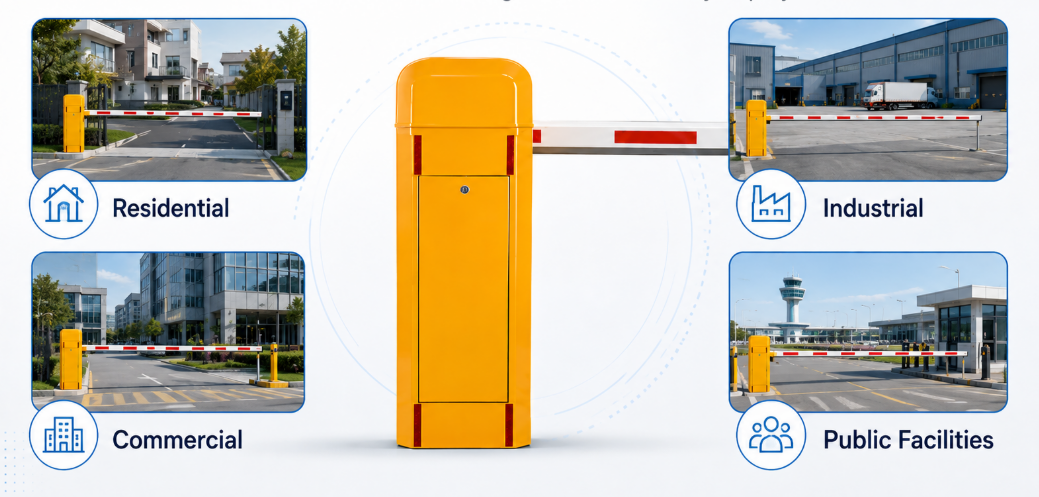

자동 배리어 게이트는 주거, 상업, 산업 및 도시 환경의 고유한 보안, 속도 및 액세스 제어 요구 사항을 충족하도록 맞춤화된 다목적 경계 솔루션입니다.
다양한 산업 분야에서는 맞춤형 장벽 구성, 안전 센서 조합 및 액세스 리더 통합이 필요한 고유한 운영 요구 사항이 있습니다.
주거용 건물은 장거리 UHF 태그를 사용하여 등록된 거주자와 인터콤에서 자격 증명을 확인해야 하는 방문객을 분리하는 이중 차선 출입 레이아웃과 함께 50dB 미만에서 원활하게 작동하는 조용한 모터 작동을 우선시하므로 늦은 밤 도착이 거주자를 방해하지 않습니다. 이중 안전 루프 감지와 결합된 빠른 닫힘 속도는 지나가는 차량에 팔이 충격을 줄 위험 없이 테일게이팅 차량이 승인된 거주자를 따라가는 것을 효과적으로 방지합니다.
상업용 오피스 파크와 다세대 센터에서는 1.5초~2.5초 작동이 가능한 고속 배리어 게이트를 활용하여 혼잡한 시간대의 혼잡한 교통 혼잡을 관리하여 교통 정체가 도시 도로로 유입되는 것을 방지합니다. 상업 시설에서는 차단 제어 보드를 발권기, 결제 키오스크 및 자동화된 모바일 결제 네트워크에 직접 연결하는 경우가 많습니다. 이를 통해 출입 관리 소프트웨어가 개별 회사의 주차 할당량을 추적하고 할당된 공간이 가득 차면 출입을 제한할 수 있습니다. 완전히 통합된 상업용 주차 구성을 검토하기 위해 엔지니어는 티켓팅, 자격 증명 확인 및 루프 안전 논리를 통합 플랫폼으로 통합하는 완전한 주차장 관리 자동 차단 게이트 설정을 자주 평가합니다.
제조 공장, 물류 허브 및 화물 터미널에는 세미 트럭, 대형 기계 및 이중 트레일러 화물 조합을 안전하게 수용하기 위해 6.0~8.0미터 범위의 확장된 붐 암 범위를 갖춘 견고한 배리어 게이트 시스템이 필요합니다. 이러한 물류 허브는 열 차단 없이 수백만 사이클을 견딜 수 있는 100% 듀티 사이클 모터를 요구하며, 중량 데이터와 화물 목록이 확인될 때까지 차량을 보관하기 위해 트럭 계량 스테이션 및 보안 검색대에 직접 연결됩니다.
시립 센터, 공항, 군사 시설 및 대중 교통 터미널은 엄격한 보안 프로토콜을 요구하며, 종종 표준 배리어 게이트와 자동 도로 차단 장치 또는 볼라드를 결합하여 이중 계층의 물리적 접근 검문소를 생성합니다. 접근 시스템은 비상 서비스 무선 수신기 또는 음향 사이렌 감지기와 연결되어 보안 경보 중에 차단벽을 자동으로 잠그고 공공 부문 설치에서는 자격 증명 ID, 타임 스탬프, 차량 사진 및 법의학 보고를 위한 이동 방향과 함께 모든 게이트 작동을 기록합니다.
성공적인 배리어 게이트 설치에는 철저한 현장 평가, 강력한 액세스 시스템 통합, 명확한 운영 속도 계획 및 구조화된 예방 유지 관리가 필요합니다.
현장 인프라를 적절하게 계획하지 못하면 빈번한 차량 손상 청구, 불필요한 센서 작동, 모터 과열 또는 조기 기계적 고장이 발생하는 경우가 많습니다.
장비를 선택하거나 콘크리트 패드를 타설하기 전에 엔지니어는 전체 공간 및 물리적 현장 검사를 수행하여 전체 차선 폭을 측정하고 머리 위 조명 설비, 캐노피 구조 및 천장 빔의 수직 여유 공간을 확인해야 합니다. 배리어 게이트 캐비닛은 폭우 시 물 유입을 방지하기 위해 도로 높이보다 최소 100mm ~ 150mm 높은 수준의 철근 콘크리트 기초가 필요하며, 전자기 간섭을 방지하기 위해 고압 전력선과 저전압 신호선에 대해 별도의 전기 도관을 설치해야 합니다.
배리어 게이트는 그 뒤에 있는 제어 시스템만큼만 스마트하므로 최신 배리어 마더보드가 거의 모든 타사 액세스 컨트롤러와 호환되는 표준 개방, 폐쇄 및 정지 건식 접촉 신호를 수용하는 원활한 전기 통합이 필요합니다. 차량 루프 감지기는 제조업체 인덕턴스 권장 사항에 따라 45도 모서리 모따기가 있는 직사각형 패턴을 사용하여 아스팔트에 깔끔하게 절단되어야 하며, 주행 차선 전체에 장착된 보조 광전 안전 빔과 쌍을 이루어 높은 클리어런스의 평상형 트레일러 또는 비금속 장애물을 감지해야 합니다.
시스템 성능 사양을 실제 교통 프로필과 일치시키면 기계적인 부담이 방지됩니다. 처리량이 많은 주차 차선에서는 1.5초~3.0초의 빠른 개방 시간을 사용해야 하며, 긴 산업 범위에서는 더 무거운 붐 프로필을 안전하게 스윙하기 위해 5.0~6.0초의 부드러운 이동 속도를 사용해야 합니다. 모든 설치에는 쉽게 접근할 수 있는 수동 클러치 해제 키 또는 정전을 위한 자동 드롭 붐 모듈뿐만 아니라 극도로 춥거나 더운 실외 환경에 노출되는 현장 설치를 위한 내부 자동 온도 조절 가열 요소 또는 강제 환기 팬이 있어야 합니다.
예방적 유지 관리 일정은 붐 암, 안전 루프 및 광전 센서에 대한 월간 육안 검사와 함께 분기별 기계 서비스를 통해 드라이브 연결 윤활, 기어 오일 수준 확인, 드라이브 벨트 장력 확인 및 전기 블록 조임을 통해 시스템 안전을 유지하고 비용이 많이 드는 가동 중지 시간을 방지합니다. 또한 평형 스프링을 재보정하고, 모터 장애물 반전 감도를 테스트하고, 앵커 볼트의 응력이나 녹 부식을 검사하기 위해 2년마다 균형 및 안전 감사를 수행해야 합니다.
사전 예방적 작동 팁: 듀얼 배리어 게이트 차선을 근접하게(예: 인접 입구 및 출구 채널) 설치할 때 동일한 주파수에서 작동하면 접지 루프 와이어가 서로 간섭하여 고스트 트리거 또는 차량 누락 감지가 발생할 수 있습니다. 루프 혼선을 방지하려면 루프 감지기 모듈에 선택 가능한 주파수 채널이 있는지 확인하십시오. 진입 루프 모듈을 '고주파'로 설정하고 인접한 출구 루프 모듈을 '저주파'로 설정합니다. 또한 인접한 차선의 물리적 루프 절단부 사이에 최소 1.0미터의 간격을 유지하십시오. |
올바른 자동 게이트 배리어 시스템을 선택하고 배포하려면 기계적 내구성, 모터 기술, 빠른 작동 속도 및 지능형 액세스 통합의 균형이 필요합니다. 대규모 상업용 사무실 단지, 안전한 산업 물류 창고 또는 주거 지역을 관리하는 경우 최신 BLDC 기반 배리어 게이트를 선택하면 장기적인 운영 효율성, 유지 관리 오버헤드 감소 및 최대 경계 보호가 보장됩니다. 엄격한 현장 평가 절차를 준수하고, 이중층 안전 센서 어레이를 구현하고, 체계적인 예방 유지 관리 일정을 준수함으로써 시설 엔지니어와 보안 책임자는 향후 수년간 원활하고 안정적인 차량 출입 통제를 유지할 수 있습니다.
