게이트 배리어 암은 전기 기계 구동 장치, 마이크로 컨트롤러 처리 보드, 루프 감지기 및 접근 인증 장치의 통합 시스템을 통해 차량 접근을 제어합니다. 검증된 진입 신호를 수신하면 컨트롤러는 모터에 전원을 공급하고 동적 기계식 브레이크를 해제하고 붐 암을 들어 올려 승인된 통과를 허용한 후 안전 감지 피드백을 통해 자동으로 내립니다.
부분 | 요약 |
게이트 배리어 암의 기능 이해 | 상업 보안 분야에서 자동화된 장벽 붐 작동 뒤에 필수적인 물리적, 전자-기계적 메커니즘을 설명합니다. |
현대 배리어 게이트 시스템의 주요 구성 요소 | 긴 수명 주기 성능을 보장하는 구조적, 기계적, 전자적 하위 어셈블리를 분해합니다. |
접근 제어 기술과의 통합 | RFID 판독기, QR 코드 스캐너 및 푸시 버튼과 물리적 장벽을 연결하는 하드웨어 인터페이스 레이어를 자세히 설명합니다. |
배리어 붐 게이트 시스템을 선택할 때 고려해야 할 요소 | 트래픽 처리량, 전력 안정성, 구조적 내구성 제약 조건을 기반으로 하는 기술 결정 매트릭스를 제공합니다. |
게이트 배리어 암은 보안된 경계선과 안전하지 않은 경계선 사이의 차량 이동을 규제, 모니터링 및 확인하는 통제된 물리적 장애물 역할을 합니다.
최신 장벽 시스템 의 주요 목적은 예측 가능한 트래픽 처리량을 유지하면서 물리적 규정을 준수하도록 하는 것입니다. 승인되지 않은 차량을 중지하는 것 외에도 이러한 시스템은 액세스 자격 증명 확인을 위한 명확한 결정 지점을 설정합니다. 기업 주차 시설, 유료 광장 및 산업 물류 센터에서 차단 암은 하류 감시 구성 요소와 함께 작동하여 출입 시 정확한 차량 메타데이터를 캡처합니다.
기본적인 기계적 순서는 차량이 도로에 내장된 1차 유도 루프 구역에 들어갈 때 시작됩니다. 루프 감지기는 자기 질량 변화를 감지하여 시스템 컨트롤러를 깨웁니다. 액세스 로직이 자격 증명을 검증하면 내부 모터가 감속 기어박스를 구동하여 높은 rpm 회전을 제어된 샤프트 토크로 변환합니다. 붐 암은 90도 수직 위치로 부드럽게 올라가므로 자동 시간 설정 또는 센서 작동 폐쇄 루프를 시작하기 전에 차량을 안전하게 통과할 수 있습니다.
매개변수/특징 | 표준 배리어 사양 | 고속 고속도로 배리어 사양 |
팔 개방 속도 | 3.0~6.0초 | 0.9~1.5초 |
듀티 사이클 등급 | 80% ~ 100% 연속 | 100% 연속 근무 |
작동 전압 | 220V AC / 24V DC 브러시리스 | 24V DC 브러시리스 모터 |
최대 붐 길이 | 최대 6미터 | 최대 3미터 |
IP 보호 등급 | IP54~IP56 | IP65 실외 표준 |

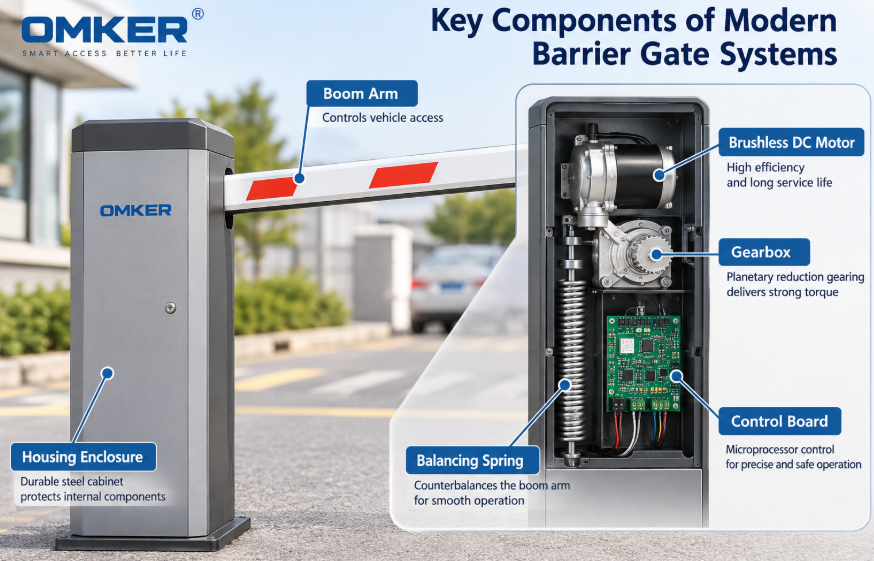

최신 배리어 게이트 시스템은 브러시리스 DC 모터, 유성 기어링, 밸런싱 스프링 및 메인 제어 보드를 수용하는 견고한 섀시에 의존합니다.
신뢰할 수 있는 출입통제 설치의 구조적 기초는 하우징 인클로저입니다. 일반적으로 부식 방지 분말 코팅 처리된 냉간 압연 강철 또는 스테인리스 스틸로 제작된 캐비닛은 극한 환경으로부터 민감한 전자 장치를 보호합니다. 내부적으로 스프링 밸런스 메커니즘은 붐 암의 특정 질량과 길이에 대해 보정되어 정적 하중을 중화하고 구동 모터에 필요한 운동력을 최소화합니다.
강력한 주변 관리를 위해 견고한 자동 주차 시스템 직선 붐 배리어를 선택하면 내부 구동 기어가 수백만 번의 연속 사이클 동안 마모를 방지할 수 있습니다. 최신 시스템에는 열 응력을 줄이고 카본 브러시 성능 저하를 제거하며 디지털 속도 조절이 가능한 브러시리스 모터가 통합되어 있습니다. 마이크로프로세서 제어 보드는 전류 소비를 감독하여 저항이 물리적 장애물을 나타내는 경우 팔 동작을 즉시 반전시킵니다.
유지 관리 팁 : 조기 구동 기어 마모 및 모터 소손을 방지하려면 500,000사이클마다 카운터 밸런스 스프링의 장력 조정을 확인하십시오. |
통합하려면 인증 입력, 안전 루프 및 주 장벽 제어 보드 간의 통합 전자 신호가 필요합니다.
RFID 기반 출입 시스템은 주거 및 기업 시설에서 장거리 핸즈프리 차량 식별을 위한 표준을 나타냅니다. 능동형 또는 수동형 RFID 판독기는 3~10m 거리에서 차량에 장착된 응답기를 감지합니다. 리더는 암호화된 페이로드를 액세스 컨트롤러로 구문 분석하여 드라이버가 완전히 정지하지 않고도 장벽을 높이기 위한 건식 접촉 릴레이 명령을 보냅니다.
방문자 주차장이나 상업용 배달 부두와 같은 임시 출입 통제의 경우 QR 코드 스캐너는 확장성이 뛰어난 솔루션을 제공합니다. 모바일 장치 또는 인쇄된 종이 쿠폰은 운전자 높이에 장착된 광학 스캐너에 동적 또는 정적 코드를 제공합니다. 스캐너는 광학 데이터를 표준 Wiegand 또는 RS485 통신 프로토콜로 변환하여 서버 검증 시 배리어 암 리프트를 시작합니다.
직원이 통제하는 출입 프로토콜은 경비원실이나 리셉션 데스크 내부에 위치한 수동 푸시 버튼 스테이션을 사용하는 경우가 많습니다. 이러한 유선 또는 무선 데스크탑 콘솔은 자동화된 인증 논리를 우회하여 보안 담당자에게 즉시 무시 권한을 부여합니다. 이 수동 레이어는 대량 유입 기간이나 장벽 암이 열린 위치에 잠겨 있어야 하는 비상 대피 시나리오에서 필수적인 것으로 입증되었습니다.
포괄적인 배포하면 배리어 암 감시 솔루션을 현장 관리자가 전체 차량 감사 로그를 위해 고화질 감시 카메라를 배리어 리프트 트리거와 직접 연결할 수 있습니다.
기술 인터페이스 | 주요 사용 사례 | 통신 프로토콜 | 일반적인 읽기 범위 |
UHF 액티브 RFID | 직원 주차/차량 창고 | Wiegand 26/34, OSDP | 3m ~ 12m |
QR / 바코드 스캐너 | 방문자 접근 / 상업 시설 | RS485 / TCP/IP | 5cm ~ 30cm |
접지 루프 감지기 | 안전 / 차량 존재 | 건식 접점 릴레이 | 물리적 레인 침대 |
수동 푸시 버튼 | 경비실 비상통제 | 물리적으로 배선된 무전압 접점 | 다이렉트 콘솔 라인 |
올바른 차단 시스템을 선택하는 것은 교통 밀도, 물리적 차선 폭, 전력 인프라 및 환경 요인의 일치에 따라 달라집니다.
트래픽 밀도 및 속도 요구 사항
시립 주차장과 같이 처리량이 많은 위치에서는 공공 도로로의 교통 정체를 방지하기 위해 1.5초 미만의 개방 속도가 필요합니다. 반대로, 넓은 화물 트럭을 취급하는 산업 시설에서는 더 느리고 토크가 높은 작동 곡선을 갖춘 더 긴 붐 암(5~6미터)을 우선시합니다.
강력한 아키텍처 및 백업 통합
전원 안정성은 설치 장소에 따라 크게 다릅니다. 시스템 설계자는 통합 납산 또는 리튬 배터리 백업 모듈을 갖춘 24V DC 브러시리스 구성을 우선시해야 합니다. 이 설계는 무거운 외부 UPS 장비 없이도 주 전력망 정전 시 중단 없는 작동을 보장합니다.
구조적 내구성 및 환경 차폐
해안 설치 또는 극한 기후 지역에서는 특수 인클로저 처리가 필요합니다. 내후성 밀봉 및 내부 가열 모듈로 구성된 시스템 인클로저는 영하 또는 습도가 높은 환경에서 구성 요소 응결 및 부식을 방지합니다.
적절한 배리어 암 게이트 설치에는 전자기 간섭을 방지하기 위한 정밀한 기초 고정, 올바른 유도 루프 형상 및 깨끗한 신호 배선 분리가 필요합니다.
느린 움직임은 일반적으로 부적절한 카운터 밸런스 스프링 장력, 구동 모터에 대한 전압 공급 부족, 주 제어 보드의 잘못 구성된 가속/감속 속도 매개변수를 나타냅니다. 팔 무게에 맞게 스프링 장력을 조정하면 일반적으로 속도 불일치가 해결됩니다.
번호판 인식(LPR) 카메라는 차량 번호판을 텍스트 데이터로 처리하고 릴레이 출력 모듈 또는 배리어 컨트롤러의 개방형 신호 입력 단자에 연결된 Wiegand 출력을 직접 통해 게이트를 트리거합니다.
통풍 프로파일이 있는 굴절식 또는 둥근 공기 역학적 알루미늄 붐 암은 바람 저항을 최소화하여 폭풍우 상황에서 내부 구동축의 기계적 토크 변형을 줄입니다.
브러시리스 DC 모터와 유성 기어박스가 장착된 고급 상업용 배리어 게이트 시스템은 정기적으로 서비스할 경우 MCBF(평균 고장 간 주기) 3,000,000~5,000,000의 작동 수명을 제공합니다.
