롤링 셔터 모터는 내부 전자기 고정자와 회전자를 통해 전기 에너지를 회전력으로 변환하여 유성 기어박스를 구동하여 토크를 확대하고, 그 결과 관형 배럴을 회전시켜 개폐 사이클 중에 셔터 슬랫을 쉽게 감싸거나 풀어주는 방식으로 작동합니다. |
롤러 셔터 모터 정보: 관형 및 측면 장착형 모터 아키텍처, 핵심 기계 원리 및 맞춤형 산업 통합에 대한 개요입니다.
롤러 셔터 모터 설치: 장기적인 신뢰성을 위한 필수 설정 절차, 정렬 매개변수, 장착 하드웨어 및 중요한 보정 기술.
롤러 셔터 모터 구성 요소 및 설계: 내부 구성 요소 엔지니어링, 재료 선택, 유성 기어 설계 및 열 보호 메커니즘을 세부적으로 분석합니다.
롤러 셔터 모터의 이점 및 작동: 고주파 사이클 중 기계적 동력 전달, 작동 이점, 효율성 향상 및 부하 동적 관리를 분석합니다.
롤러 셔터 모터 전원: 중단 없는 상업 작동을 위해 설계된 단상, 3상, 배터리 백업 및 하이브리드 태양광 구성 탐색.
모터 작동 및 온도 제어: 기계적 제한 스위치, 듀티 사이클, 열 차단 센서 및 활성 온도 관리 프로토콜에 대한 기술적 평가.
롤링 셔터 모터는 고정된 가이드 트랙을 따라 커튼 칸막이의 수직 이동을 자동화하도록 설계된 전자 기계식 구동 메커니즘입니다. 이 모터는 수동 수동 크랭크, 균형 잡힌 스프링 및 체인 호이스트를 자동화된 높은 토크 회전력으로 대체합니다. 드라이브 튜브 내부에 모터 어셈블리를 수용하거나 견고한 측면 플랜지에 외부로 장착함으로써 이 장치는 정밀한 속도 조절, 자동 정지 및 최신 액세스 제어 네트워크와의 통합을 제공합니다.
엔지니어링 관점에서 셔터 드라이브는 관형 모터와 측면 장착(또는 중앙) 산업용 모터라는 두 가지 기본 기계적 레이아웃으로 분류됩니다. 관형 모터는 원통형 배럴 샤프트 내부에 직접 장착되어 헤드룸을 최대화하고 깔끔한 미적 공간을 유지합니다. 측면 장착 장치는 견고한 구동 체인 또는 직접 기어 커플링을 활용하여 최대 수 미터톤에 달하는 거대한 산업용 도어 커튼을 들어올립니다.
표준 관형 모터 : 상업용 상점, 창문 블라인드 및 조명 보안 셔터용으로 설계되었습니다. 이 소형 장치는 소음이 적고 고정된 속도로 작동합니다.
수동 오버라이드 관형 모터 : 내부 웜 기어 드라이브가 장착되어 전체 정전 중에 수동 크랭크 작동이 가능합니다.
고강도 측면 장착 모터 : 고주파 산업용 창고 도어용으로 제작되었으며 3상 전기 입력 및 통합 안전 드롭 브레이크가 통합되어 있습니다.
OMKER의 엔지니어링 팀은 구조적 내구성과 부드러운 회전 토크를 최우선으로 생각합니다. 정밀 가공된 강철 기어와 고급 구리 권선을 지정함으로써 모든 롤링 셔터 모터는 높은 작동 부하에서도 긴 서비스 수명을 제공합니다. 유럽의 상업 고객은 정기적으로 맞춤형 제한, 저소음 제동 시스템 및 통합 제어 카드를 요청합니다. 기술 사양을 살펴보고 하여 전문가와 상담하여 OMKER 기술 지원팀에 문의 출입 자동화 아키텍처를 최적화하세요.
내부 직경 범위 : 관형 장치는 표준 드라이브 튜브에 맞게 일반적으로 35mm, 45mm, 59mm 또는 92mm를 측정하는 반면, 측면 장착 모터는 플랜지 브래킷 외부에 장착됩니다.
토크 출력 범위 : 소형 관형 모터는 10Nm에서 300Nm 사이를 제공하는 반면 산업용 측면 장착 시스템은 300Nm에서 최대 2000+Nm를 공급합니다.
구조 프레임 재질 : 밀폐형 관형 하우징은 다이캐스트 알루미늄과 압출 강철을 사용하는 반면, 중공업 드라이브는 주철 하우징을 사용합니다.
듀티 사이클 기능 : 관형 모터는 4~6분의 연속 작동 정격(S3 간헐 정격)인 반면, 3상 측면 모터는 연속 S1/S2 듀티 사이클을 지원합니다.
작동 팁 : 롤링 셔터 모터를 선택할 때 가이드 레일 마찰, 풍하중 저항 및 추운 날씨 윤활유를 고려하여 총 커튼 중량에 30% 안전 계수를 더한 값을 계산합니다. 모터 토크를 과소하게 지정하면 과도한 열 축적이 발생하여 연속 작동 주기 동안 조기 열 과부하 트립이 발생합니다. |

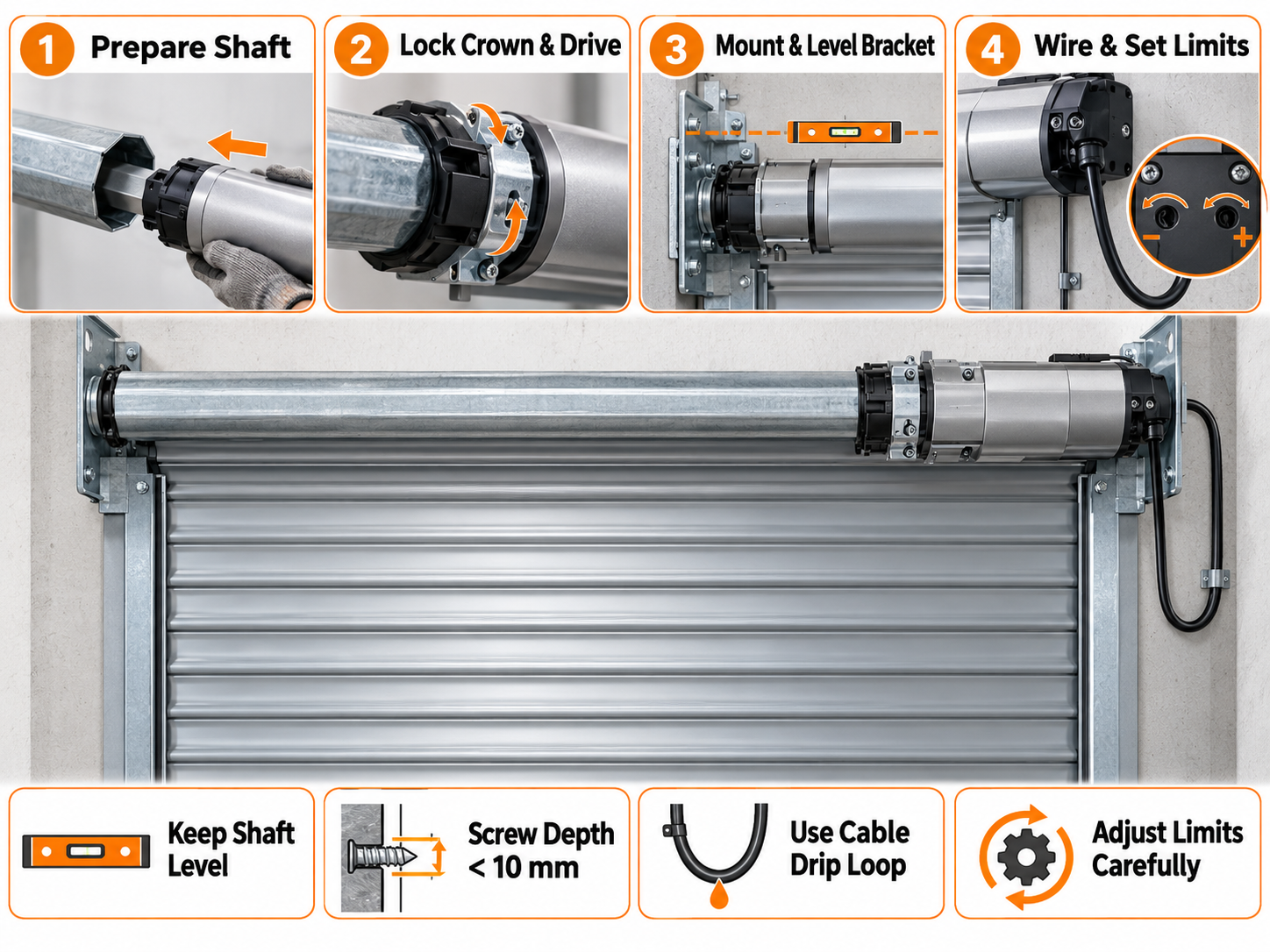

올바른 설치는 롤링 셔터 모터의 작동 수명, 사운드 프로필 및 안전 규정 준수를 직접적으로 결정합니다. 축 정렬이 올바르지 않으면 기어 하중이 고르지 않고, 진동이 심하며, 드라이브 크라운과 드라이브 어댑터 링이 조기 마모됩니다.
샤프트 준비 : 팔각형 또는 원형 드라이브 튜브가 깨끗하고, 디버링되었으며, 내부 용접 이음새가 없는지 확인하십시오. 드라이브 어댑터가 튜브 스톱에 닿을 때까지 모터 코어를 삽입합니다.
크라운 및 드라이브 휠 잠금 : 팝 리벳 또는 고정 나사를 사용하여 드라이브 어댑터를 튜브에 고정합니다. 내부 모터 하우징을 뚫거나 구리 고정자 권선을 손상시킬 수 있는 긴 나사를 사용하지 마십시오.
브래킷 장착 및 레벨링 : 고장력 패스너를 사용하여 모터 헤드 브래킷을 엔드 플레이트에 고정합니다. 고르지 않은 하중 분포를 방지하기 위해 정밀한 수준으로 배럴 샤프트 전체의 완벽한 수평 정렬을 확인하십시오.
특정 설치 설정에 이상적인 드라이브 구성을 찾으려면 OMKER의 전체 롤러 셔터 모터 제품군을 살펴보세요. OMKER의 전체 롤러 셔터 모터 제품군을 살펴보세요..
배럴 수평 공차 : 고르지 않은 슬랫 포장과 조기 베어링 피로를 방지하기 위해 샤프트 편차를 3미터 전체에서 1.5mm 이내로 유지합니다.
나사 고정 장치 삽입 : 고정자 코일 절연체가 뚫려 전기 단락이 발생하는 것을 방지하려면 구동 튜브 내부 나사 깊이를 10mm 미만으로 제한하십시오.
배선 드립 루프 및 굴곡 반경 : 최소 50mm의 동적 케이블 굴곡 반경을 유지하고 물 유입을 막기 위해 하향 드립 루프를 형성합니다.
나사 조정 제한 : 과도한 이동 및 구조적 커튼 걸림을 방지하려면 교정 중에 정밀한 반회전 조정을 수행하십시오.
유지 관리 참고 사항 : 설치하는 동안 모터 헤드에 들어가기 전에 전기 공급 케이블이 하향 드립 루프를 형성하는지 확인하십시오. 이렇게 하면 빗물이나 응축수가 케이블 와이어를 따라 전자 제한 하우징으로 직접 흘러 들어가는 것을 방지할 수 있습니다. |
롤링 셔터 모터의 내부 설계는 극한의 공간 제약에 최적화된 엄격한 기계 공학을 반영합니다. 관형 모터는 높은 토크 생성, 속도 감소, 위치 감지 및 동적 제동을 긴 원통형 하우징에 패키지해야 합니다.
전자기 스테이터 및 로터 : 고급 실리콘 스틸 적층을 감싸는 순수 구리 자석 와이어가 강한 전자기 플럭스를 생성하여 열 에너지 손실을 최소화하면서 안정적인 회전력을 생성합니다.
다단 유성 기어박스 : 소형 유성 기어는 여러 기어 톱니 접촉 지점에 기계적 부하를 균등하게 분배합니다. 이 설계는 모터 출력 토크를 확대하면서 기계적 피로를 획기적으로 줄여줍니다.
전자기 브레이크 어셈블리 : 스프링이 장착된 디스크형 전자기 브레이크는 전원이 차단되면 구동축을 즉시 잠가 커튼 드리프트나 중력 낙하를 방지합니다.
기계적/전자적 리미트 어셈블리 : 미세한 나사산 리드 나사로 구동되는 정밀 마이크로 스위치는 총 배럴 샤프트 회전을 계산하여 미리 결정된 상단 및 하단 커튼 위치에서 전력을 차단합니다.
엔지니어들은 시간이 지남에 따라 기계적 마모로 인해 이러한 구성 요소가 어떻게 손상되는지 분석하는 경우가 많습니다. 갈리는 소음이나 명령되지 않은 셔터 낙하가 관찰되는 경우 전체 구조 시스템 오류를 방지하기 위해 롤러 셔터 모터 기계적 오류 식별 에 대한 자세한 문제 해결 가이드를 참조하세요.
고정자 코어 : 냉간 압연 실리콘 강판으로 제작되어 연장된 사이클 동안 와전류 열 손실을 억제합니다.
유성 기어 : 좁은 물리적 공간 내에서 토크를 증폭시키기 위해 고장력 분말 야금강을 정밀 가공했습니다.
브레이크 어셈블리 : 동적이고 즉각적이며 안전 장치가 있는 기계적 고정을 위해 무석면 마찰 라이닝이 장착되어 있습니다.
모터 쉘 : 내부식성 압출강으로 제작되어 높은 하중에서도 견고한 내부 샤프트 정렬을 유지합니다.
리미트 스위치 기어 : 내마모성 POM 엔지니어링 폴리머로 성형되어 수십 년 동안 정확한 사이클 계산을 유지합니다.
디자인 철학 : 왜 우리는 이음매 없는 압출 강철 하우징으로 모터 본체를 제작합니까? 현장 경험을 통해 OMKER 엔지니어는 주조 알루미늄 쉘이 갑작스러운 풍하중 역토크에 따라 변형될 수 있음을 확인했습니다. 강철 하우징은 기어 샤프트 메시 공차를 보존하여 기어 바인딩을 제거하고 기어박스 수명을 극적으로 연장합니다. |

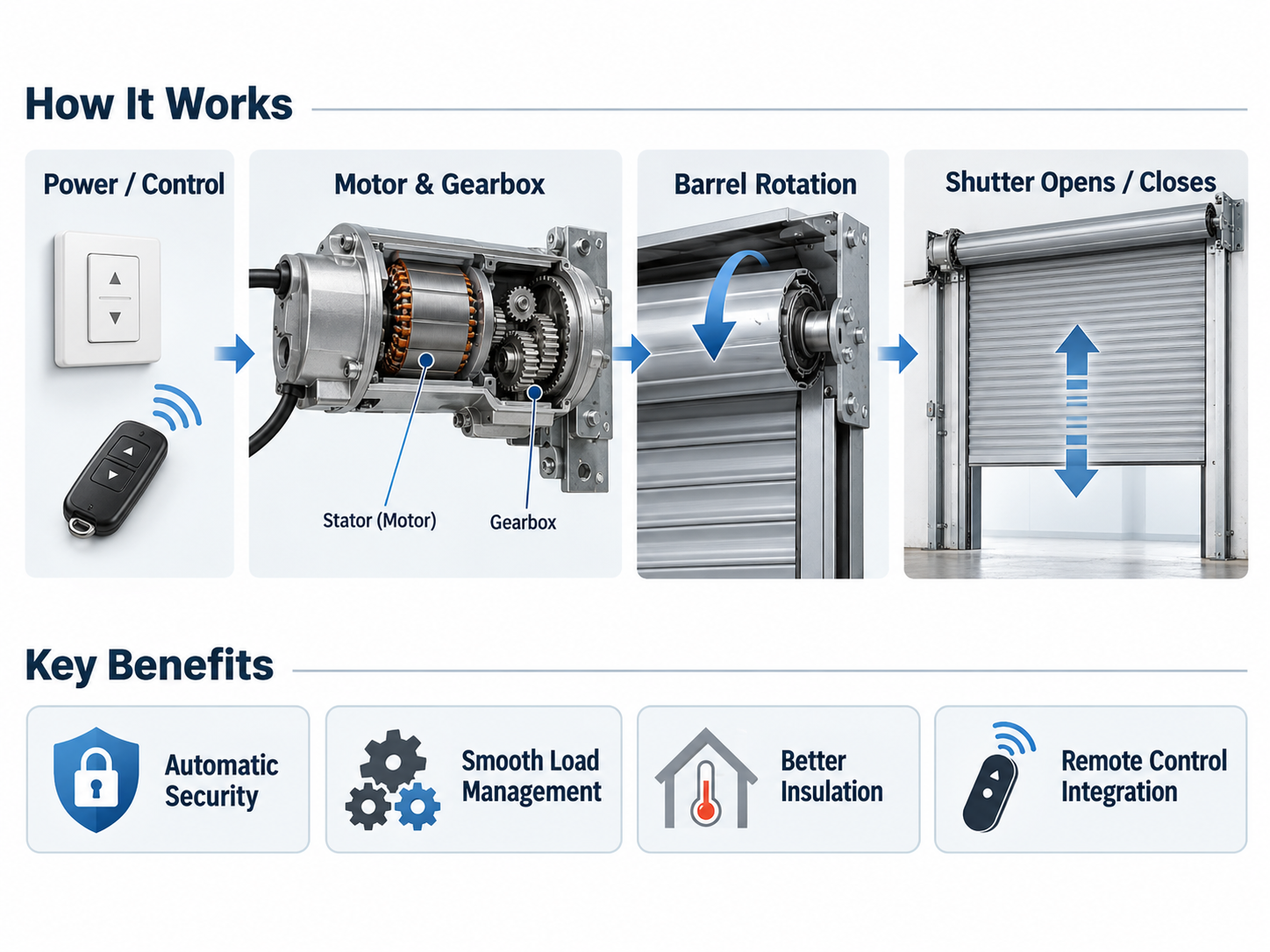

롤링 셔터 모터의 작동 방식을 이해하려면 전기 에너지를 선형 커튼 움직임으로 변환하는 방법을 분석해야 합니다. 제어 스위치나 무선 송신기가 고정자 코일에 전원을 공급하면 회전자는 고속(일반적으로 1400~2800RPM)으로 회전합니다. 이 고속, 저토크 회전은 다단 유성 감속 기어박스로 전달되어 속도를 고출력 토크(일반적으로 최종 구동 휠에서 12~30RPM)로 변환합니다.
자동화된 시설 보안 : 전동식 셔터는 물리적 자물쇠와 수동 체인을 제거하고 폐쇄 시 전자기 동적 제동 시스템을 통해 자동으로 잠깁니다.
열 효율 및 단열 : 일관된 모터 구동식 폐쇄로 가장자리 브러시 밀봉이 확실하게 유지되고 HVAC 공기 흐름 누출이 최소화되며 건물 에너지 비용이 절감됩니다.
원활한 부하 관리 : 소프트 스타트 및 소프트 스톱 컨트롤러 프로토콜은 기계적 충격을 제거하고 슬랫 왜곡을 방지하며 가이드 트랙 수명을 연장합니다.
대용량 유통 센터의 경우 롤링 커튼에 신뢰할 수 있는 구동 장치를 장착하면 기계 체인의 정체로 인해 발생하는 비용이 많이 드는 지연이 제거됩니다. 시설의 액세스 자동화를 업그레이드하려면 에서 직접 상용 등급 드라이브 솔루션을 확보하세요. OMKER의 공식 롤링 셔터 모터 시리즈 .
리프팅 속도 : 수동 체인 호이스트의 경우 미터당 10~30초인 반면 자동화된 전동 시스템은 미터당 평균 3~6초입니다.
기계적 스트레스 : 전기 드라이브는 배럴 파이프를 따라 꾸준하고 균일한 토크를 전달하여 커튼 칸막이를 왜곡시키는 갑작스러운 움직임을 제거합니다.
제어 통합 : 자동 드라이브 장치는 무선 리모컨, RFID 액세스 리더, PLC 패널 및 건물 관리 네트워크와 쉽게 연결됩니다.
작동 원리 핵심 참고 사항 : 롤링 셔터 모터의 실제 부하는 작동 중에 지속적으로 변경됩니다. 커튼이 올라가면 튜브를 감싸는 슬랫의 각 층에 따라 유효 배럴 직경이 증가합니다. 이는 효과적인 레버 암을 증가시켜 완전 개방 위치 직전에 최대 토크 출력을 요구합니다. |
적절한 전력 구성을 선택하면 롤링 셔터 모터가 다양한 환경 조건과 유틸리티 인프라 설정에서 안정적으로 작동할 수 있습니다. 전력 요구 사항은 주거용 단상 공급 장치부터 중공업용 3상 연결까지 다양합니다.
단상 AC 전원(230V / 120V) : 중소 소매점 및 주거용 창문 셔터를 위한 표준 구성입니다. 이 모터는 내부 실행 커패시터를 활용하여 토크 시작에 필요한 위상 변이를 생성합니다.
3상 AC 전원(380V / 415V) : 중공업 분야에 사용됩니다. 3상 전력은 위상 시작 커패시터 없이도 부드러운 회전 토크를 제공하여 물류 부두의 연속 듀티 사이클(S1 등급)을 가능하게 합니다.
24V DC 전원 시스템 : 주 충전 배터리 백업 또는 태양광 패널로 구동되는 저전압 DC 드라이브 장치입니다. 전체 전력망에 장애가 발생하는 동안 자동으로 작동해야 하는 비상 방화 셔터에 필수적입니다.
단상 AC(120V / 230V) : 상점 전면 및 주거용 셔터에 이상적인 표준 그리드 연결; 내부 실행 커패시터를 사용하여 시동 토크를 생성합니다.
삼상 AC(380V / 415V) : 물류센터에 고효율 공급; 논스톱 S1 연속 듀티 기능을 제공하기 위해 시동 커패시터를 제거합니다.
저전압 DC(24V 시스템) : 전체 정전 시 화재 안전 장벽 및 독립형 태양열 발전 출입구에 맞게 맞춤화된 배터리 지원 구성입니다.
전력 선택 통찰력: 전기 그리드가 불안정한 지역에서는 실행 커패시터가 회전을 시작하지 못하게 하는 전압 강하로 인해 단상 모터가 고장나는 경우가 많습니다. 이러한 시장에서 OMKER는 배터리 관리 장치가 통합된 24V DC 드라이브를 설치하여 로컬 그리드 변동에 관계없이 안정적인 전류 공급을 보장할 것을 권장합니다. |
롤링 셔터 모터가 무거운 커튼을 들어 올릴 때 고정자 권선 내의 전기 저항과 유성 기어 내부의 기계적 마찰로 인해 열이 발생합니다. 관형 모터는 밀봉된 구동 파이프 내에 둘러싸여 있으므로 절연 파괴를 방지하려면 열 방출을 관리하는 것이 중요합니다.
바이메탈 열 차단 스위치 : 고정자 구리 코일 번들 내부에 직접 내장된 이 감열 스위치는 내부 온도가 약 135°C~150°C에 도달하면 전기 회로를 열어 권선 소손을 방지하기 위해 전력을 차단합니다.
듀티 사이클 등급(S2/S3 표준) : 대부분의 상업용 관형 모터는 S2(단시간 듀티) 또는 S3(간헐적 주기 듀티) 등급을 가지며 일반적으로 냉각 기간이 필요하기 전에 연속 실행 시간을 4~6분으로 제한합니다.
클래스 H 절연 재료 : 고사양 모터는 최대 180°C 정격의 클래스 H 에나멜 자석 와이어를 사용하여 우발적인 과부하 주기로 인한 절연 실패에 대해 탁월한 보호 기능을 제공합니다.
차단 센서 임계값 : 바이메탈 스위치는 고정자 권선을 보호하기 위해 135°C~150°C 사이에서 회로 연속성을 차단합니다.
냉각 주기 기간 : 표준 열 회복에는 자연 주변 냉각 하에서 15~20분의 휴지 시간이 필요합니다.
코일 절연 등급 : 고성능 장치는 최대 180°C의 내부 온도를 견딜 수 있는 클래스 H 자석 와이어를 갖추고 있습니다.
위치 제한 정확도 : 정밀한 미세 스레드 제한 스위치 메커니즘은 수천 사이클에 걸쳐 +/- 0.5mm 이내의 정지 정확도를 유지합니다.
열 보호 프로토콜 : 고주파 테스트 중에 롤링 셔터 모터가 정지하는 경우 내부 열 스위치를 우회하지 마십시오. 장치가 자연적인 20분 냉각 주기를 완료하도록 기다립니다. 열 제한을 우회하면 구리 코일 절연이 영구적으로 손상되어 단락, 화재 위험 및 전체 드라이브 모터 고장의 위험이 있습니다. |
