보안 배리어 게이트의 다양한 유형은 무엇입니까

보안 장벽 게이트는 차량 접근을 규제하고, 차선 제어를 시행하고, 상업, 산업 및 주거 지역의 경계 진입점을 보호하도록 설계된 자동화된 전기 기계 또는 유압식 물리적 경계 제어 장치입니다. 보안 배리어 게이트의 주요 구조 유형에는 직선형 붐 배리어, 굴절식 붐 배리어, 교통 통제 및 도로 배리어 게이트, LPR(번호판 인식) 기능이 있는 스마트 주차 배리어, 드롭 암 배리어, 고속 톨게이트 및 견고한 충돌 방지 배리어가 포함됩니다.

한눈에

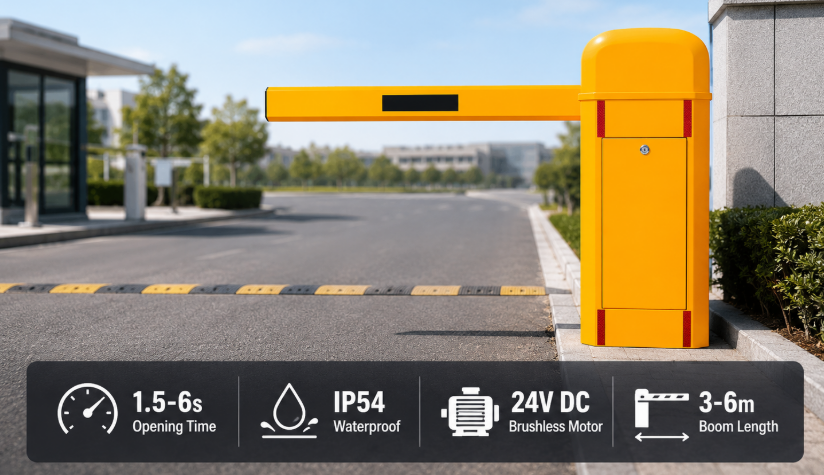

직선형 붐 배리어/주차장 배리어

직선형 붐 장벽은 상업용 주차 시설, 주거 단지 및 산업 단지 전반에 걸쳐 차량 교통 출입을 규제하기 위한 표준 전기 기계 물리적 출입 통제 솔루션을 나타냅니다.

직선형 붐 배리어 게이트는 강화된 하우징 캐비닛에서 수평으로 확장되는 연속적인 견고한 알루미늄 합금 또는 스테인리스 스틸 암을 활용하여 차량 진입을 차단합니다. 주요 기계 기능은 정밀 유성기어 또는 웜기어 감속기와 결합된 고토크 브러시리스 DC 모터 또는 내구성이 뛰어난 AC 유도 모터로 구성된 내부 구동 시스템에 의존합니다. 내부 평형 압축 스프링은 붐 암의 특정 중량과 길이에 맞게 조정되어 작동 중 중력 저항을 중화합니다. 이 균형 잡힌 아키텍처는 구동 모터의 기계적 응력을 줄여 스트로크 끝에서 기계적 튕김을 방지하는 부드러운 가속 및 감속 곡선을 가능하게 합니다. 유효한 자격 증명 신호가 처리되면 모터는 기계식 잠금 장치를 풀고 기본 레버 메커니즘을 회전시켜 팔 길이에 따라 1.5~6초 범위의 작동 속도로 팔을 위로 90도 수직 자세로 구동합니다.

엔지니어링 실무에서 고객은 듀티 사이클 기능, 연속 부하 시 기계적 내구성, 현장 정전 시 수동 해제 기능을 우선시합니다. 빈도가 높은 주차 환경에는 100% 연속 듀티 사이클과 500만 개가 넘는 MCBF(평균 고장 주기) 등급의 구동 메커니즘이 필요합니다. 유럽 ​​고객들은 차량 표면을 보호하기 위해 고무 충돌 방지 바닥 가장자리와 결합된 붐 암을 따라 통합된 광학 LED 경고 스트립을 자주 요청합니다. 하우징 캐비닛은 IP54 ~ IP65 침투 보호 등급을 갖춘 냉간 압연 강철 또는 스테인리스 스틸로 제조되며 전기 아연 도금 코팅 및 열 경화 폴리에스테르 분말 페인트로 처리되어 강렬한 자외선 노출과 대기 부식을 견딜 수 있습니다.

접근 장비를 대규모 상업 시설에 통합할 때 엔지니어링 팀은 자동 주차 시스템 직선 붐 배리어(Straight Boom Barrier) 와 같은 안정적인 물리적 장벽을 배치하여 예측 가능한 차선 규율과 지속적인 운영 수명을 보장해야 합니다.

1. 높은 구조적 강성 : 고강도 압출 알루미늄 프로파일로 제작된 직선 암은 모터 관성을 최소화할 수 있을 만큼 가벼움을 유지하면서 적당한 풍하중에서도 굽힘을 방지합니다.

2. 단순화된 유지 관리 : 직접 구동식 기계 구성으로 내부 마모 구성 요소가 줄어들어 현장 기술자가 표준 도구를 사용하여 밸런스 스프링과 벨트 드라이브를 교체할 수 있습니다.

3. 다목적 안전 센서 통합 : 이중 채널 루프 감지기, 적외선 광전지 및 밀리미터파 레이더 레이더 센서와의 직접적인 호환성으로 기본 차량이 우발적으로 닫히는 것을 방지합니다.

교통 통제 및 도로 배리어 게이트

교통 통제 및 도로 장벽 게이트는 공공 고속도로, 유료 광장, 교량 검문소 및 간선 도로 입구에서 집중적인 차량 이동을 관리하도록 특별히 설계된 고속의 견고한 접근 시스템입니다.

교통 통제 도로 장벽은 높은 기계적 속도로 작동하여 0.6~1.2초 만에 팔을 0도에서 90도까지 들어올립니다. 이 고속 기능은 유료 광장이나 고속도로 접근 차선과 같은 처리량이 많은 초크 포인트에서 차량 대기열의 뒷걸음질을 방지하는 데 필수적입니다. 내부 메커니즘은 맞춤 설계된 서보 드라이브 시스템 또는 특수 유압 액추에이터에 의존합니다. 디지털 서보 모터는 완전한 정현파 모션 프로파일링을 허용합니다. 즉, 붐 암이 정지 위치에서 빠르게 가속되고 최고 속도로 이동하며 기계적 충격 없이 완전히 열린 수직 위치로 부드럽게 감속됩니다.

고속 교통 장벽은 고속에서 운전자의 실수로 인해 충돌 충격 위험에 노출되는 경우가 많습니다. 차단 장치와 차량을 모두 보호하기 위해 최신 교통 차단 게이트에는 분리형 자동 잠금 해제 암 홀더가 있습니다. 측면 충격 시 암 홀더는 암이 부러지거나 내부 기어박스를 손상시키지 않고 메인 샤프트 드라이브에서 붐 암을 분리하므로 시설 운영자가 몇 분 내에 붐 암을 다시 부착할 수 있습니다. 또한 교통 게이트는 측풍이 심할 때 바람 저항 계수를 낮추도록 설계된 속이 빈 공기 역학적 타원형 붐 프로파일을 갖추고 있어 악천후 조건에서 모터 실속이나 기어 톱니 전단을 방지합니다.

1. 초고속 사이클 타임 : 1초 미만의 빠른 응답 속도로 차선 처리 지연 시간을 대폭 줄여 관리 차선에서 시간당 차량 처리량을 높입니다.

2. 충격 방지 안전 설계 : 자동 이탈 붐 홀더는 측면 충돌 에너지를 흡수하여 모터 구동 부품을 절약하고 시설 가동 중지 시간 비용을 최소화합니다.

3. 높은 전천후 신뢰성 : 밀봉된 IP65 하우징과 통합된 가열 요소는 눈비, 극한의 열 조건 및 해안 공기에서도 일관된 성능을 제공합니다.

교통 혼잡을 유발하지 않고 고밀도 차선을 제어하기 위해 현장 계획자는 효율적인 교통 통제를 위한 자동 배리어 게이트 와 같은 물리적 접근 제어를 배치하여 정확한 차선 할당 및 자동화된 차량 처리 속도를 유지합니다.

LPR을 이용한 스마트 자동차 주차 시스템

LPR이 포함된 스마트 자동차 주차 시스템은 물리적 차단 게이트 하드웨어를 자동화된 컴퓨터 비전 카메라, 엣지 처리 노드 및 클라우드 관리 소프트웨어와 통합하여 티켓 없는 차량 접근 및 자동화된 수익 수집을 제공합니다.

최신 스마트 주차 게이트는 더 넓은 디지털 네트워크 내에서 통합된 엣지 구성 요소로 작동합니다. 다가오는 차량이 지하 유도식 트리거링 루프를 건너면 적외선 조명이 통합된 고화질 LPR(번호판 인식) 카메라가 전면 등록판의 다중 프레임 이미지를 캡처합니다. 로컬 Edge-AI 프로세서는 OCR(광학 문자 인식) 알고리즘을 적용하여 밀리초 내에 시각적 이미지를 영숫자 문자열로 변환합니다. 이 문자열은 로컬 서버 또는 클라우드 호스팅 데이터베이스의 화이트리스트 또는 블랙리스트와 상호 참조됩니다. 확실한 검증이 완료되면 중앙 컨트롤러는 배리어 게이트 릴레이를 작동시켜 운전자를 강제로 정지시키지 않고 차선을 열거나 창문을 내리거나 물리적 액세스 카드를 삽입합니다.

엔지니어링 설계 관점에서 유럽 및 북미 고객은 표준 RESTful API, MQTT 프로토콜 및 기본 Wiegand/RS485 물리적 인터페이스를 통한 원활한 소프트웨어 통합이 필요합니다. 스마트 주차 시스템의 메인 배리어 게이트 장치에는 사이클 수, 모터 열 경고 및 암 위치 상태를 포함한 상세한 원격 측정을 출력할 수 있는 지능형 제어 보드가 통합되어 있습니다. 고급 시스템에는 테일게이팅 방지 알고리즘도 포함되어 있습니다. 승인된 차량이 팔 아래의 2차 통관 루프를 통과하자마자 컨트롤러는 즉시 신속한 폐쇄 시퀀스를 명령하여 승인되지 않은 2차 차량이 합법적인 사용자 뒤에 있는 열린 게이트를 통해 미끄러지는 것을 방지합니다.

1. 티켓 없는 운영 효율성 : 기계식 종이 티켓 지급기와 자기 카드 리더기를 제거하여 소모품 비용과 기계적 걸림 문제를 크게 줄입니다.

2. 원활한 차량 흐름 속도 : 지속적인 차량 진입 속도를 가능하게 하여 피크 운영 시간 동안 상업 시설 주변에서 긴 공회전 대기열을 방지합니다.

3. 강화된 감사 추적 및 보안 : 실시간 추적 및 포렌식 감사 로그를 위해 모든 출입 차량 번호판의 고해상도 타임스탬프 이미지를 기록합니다.

접근 제어 및 보안 장벽

접근 제어 보안 장벽은 제한된 산업 및 정부 경계에 대한 무단 차량 침입을 방지하도록 설계된 드롭 암 장벽, 견고한 충돌 방지 장벽 및 전체 높이 경계 게이트를 포함한 높은 보안의 물리적 구조를 포함합니다.

보안 수준이 높은 차단벽 게이트는 구조적 강화, 동력 전달, 물리적 충격력에 대한 저항성 측면에서 표준 주차 차단벽과 다릅니다. 표준 붐 장벽은 주로 교통을 억제하는 역할을 하는 반면, 보안 접근 장벽은 강제 차량 침입 시도에 대한 물리적 정지 메커니즘 역할을 합니다. 이러한 시스템은 종종 대형 구조용 강철 드롭 암, 내부 강철 케이블 강화 코어 또는 통합 유압 볼라드 및 도로 차단 장치를 활용합니다. 구동 장치는 고압 유체 펌프와 이중 이중 작동 유압 실린더를 활용하여 무거운 장벽 빔이나 무거운 강철 구조물을 들어 올리는 전기 유압식인 경우가 많습니다.

군사 기지, 발전소, 데이터 센터 및 화학 처리 시설에 대한 물리적 보안 장벽을 지정할 때 엔지니어는 ASTM F2656 또는 IWA 14-1과 같은 국제 충격 표준을 참조합니다. 이러한 표준 인증은 50km/h에서 80km/h 범위의 속도로 이동하는 6,800kg의 중형 트럭을 정지하는 능력을 기준으로 장벽을 평가합니다. 보안 수준이 높은 출입 통제 배리어 게이트는 완전히 닫힐 때 드롭 암을 강화된 리시버 포스트에 물리적으로 결합하는 무거운 잠금 핀을 갖추고 있어 충격이 가해지는 동안 깊이 묻힌 콘크리트 기초에 운동 에너지를 직접 전달합니다.

1. 높은 침투 저항 : 강화된 내부 케이블링 및 잠금 포스트 설계는 차량의 운동 에너지를 구조적 전단 저항으로 변환하여 주변에서 적군을 저지합니다.

2. 유연한 액세스 자격 증명 통합 : 생체 인식 스캐너, 장거리 RFID 태그, 얼굴 인식 단말기 및 원격 보안 명령 소프트웨어와 연결됩니다.

3. 고장 안전 비상 프로토콜 : 전용 축전지 탱크 또는 배터리 백업을 통합하여 1.5초 이내에 자동 완전 폐쇄 또는 신속한 비상 배치(EFO)가 가능합니다.

배리어 게이트 아키텍처의 기술 비교

올바른 보안 배리어 게이트를 선택하려면 천장 간격, 차량 속도, 교통량 및 주변 보안 요구 사항을 포함한 여러 운영 매개변수를 평가해야 합니다. 아래의 비교 분석은 1차 배리어 게이트 분류 전체의 주요 사양에 대한 구조화된 개요를 제공합니다.

현장 엔지니어를 위한 시스템 선택 지침

포괄적인 경계 출입 통제 레이아웃을 설계할 때 시설 엔지니어는 작동 속도와 장기적인 기계적 신뢰성의 균형을 맞춰야 합니다. 부적절한 장벽 구성을 선택하면 조기 구성 요소 마모, 과도한 소음 또는 보안 위반이 발생하는 경우가 많습니다.

1. 부지 형상 및 수직 간격 평가 : 머리 간격이 제한된 실내 지하 주차장의 경우 리프팅 중에 90도 또는 180도 각도로 구부러지는 굴절식 붐 장벽을 지정하십시오. 개방형 실외 차선의 경우 직선형 알루미늄 붐 게이트는 더 높은 내구성과 간단한 스프링 밸런스 조정을 제공합니다.

2. 일일 교통 부하 및 최대 듀티 사이클 계산 : 일일 통행량이 5,000회를 초과하는 사이트에는 24V DC 브러시리스 서보 모터 또는 상업용 유압 드라이브 장치가 필요합니다. AC 유도 모터는 연속 작동 중 열 차단 위험으로 인해 저주파 주거용 커뮤니티 게이트용으로 예약되어야 합니다.

3. 중복 안전 레이어 통합 : 단일 차량 감지 소스에 의존하지 마십시오. 보행자 및 비금속 물체를 감지하기 위해 금속 질량 감지용 이중 채널 접지 루프 감지기를 광학 적외선 센서 및 고주파 레이더와 결합합니다.

4. 환경 조건에 대한 계획 : 해양 환경 및 화학 생산 현장에서는 구조적 녹 및 제어 보드 고장을 방지하기 위해 IP65 등급의 316 스테인리스 스틸 인클로저 또는 고급 전기 아연 도금 아연 하우징이 필요합니다.

보안 배리어 게이트 시스템의 선택은 현장의 특정 보안 요구 사항에 맞는 드라이브 메커니즘, 제어 통합 및 물리적 구성에 따라 달라집니다. 최신 차단 시스템은 통합 시설 보안 네트워크의 활성 엣지 구성 요소 역할을 하여 운영 효율성을 높이는 동시에 안정적인 경계 보호를 유지합니다. 설치 전에 물리적 인프라 요구 사항, 환경 스트레스 및 트래픽 밀도 매개 변수를 검사하면 최적의 성능, 높은 신뢰성 및 낮은 수명 운영 비용이 보장됩니다.
