슬라이딩 게이트에 대한 최종 가이드

슬라이딩 게이트는 트랙이나 캔틸레버 시스템을 따라 수평으로 작동하는 자동 또는 수동 경계 장벽으로, 고주파 액세스 포인트 전반에 걸쳐 공간 절약형 경계 보안, 바람 저항 및 구조적 수명을 제공하도록 설계되었습니다.

한눈에

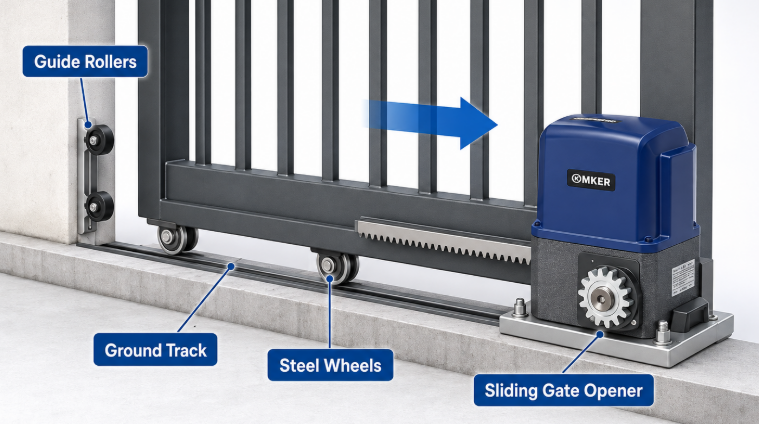

지상 트랙이 있는 슬라이딩 게이트

지상 트랙이 있는 슬라이딩 게이트는 이동 중에 게이트 패널의 전체 중량을 직접 지탱하는 금속 레일이 내장된 콘크리트 기초를 특징으로 합니다.

지면 추적 슬라이딩 게이트는 강철 바퀴를 통해 콘크리트 슬래브를 따라 내장된 지면 트랙 레일로 구조적 무게를 직접 전달합니다. 전체 주행 경로를 따라 수직 하중이 지속적으로 지원되기 때문에 게이트 리프에는 캔틸레버 구조보다 프레임 깊이가 덜 필요하므로 지상 트랙은 초광폭 차량 개구부 또는 무거운 강철 피복 게이트에 이상적입니다.

올바른 작동은 기초 콘크리트 레벨과 정확한 트랙 레일 정렬에 크게 좌우됩니다. 지면 이동 또는 트랙 편향은 기계적 항력을 증가시켜 기본 중부하 슬라이딩 게이트 오프너 에서 더 높은 시동 토크를 요구합니다 . 최신 설비에는 매립형 아연 도금 강철 레일과 측면 배수 채널이 통합되어 과속 방지턱을 방지하는 동시에 롤링 휠을 탈선시킬 수 있는 물과 잔해 축적을 방지합니다.

상단에 장착된 가이드 롤러는 측면 풍하중이 심한 경우에도 수직 정렬을 유지하며, 정밀하게 밀봉된 베어링 휠은 부드럽고 연속적인 롤링을 제공합니다. 적절한 구동 모터로 구성된 지상 추적 시스템은 진입로 개구부와 동일한 짧은 런백 간격만 필요로 하는 컴팩트한 수평 이동을 제공합니다.

캔틸레버 게이트

캔틸레버 게이트는 지면에 닿지 않고 진입로 위에 매달려 있으며 평형추 꼬리에 장착된 내부 롤러 캐리지에 의해 전적으로 지지됩니다.

캔틸레버 게이트 시스템은 차량 진입로 전체의 지상 트랙 레일을 제거하여 비포장 도로, 가파른 경사면, 폭설 지역 또는 자갈이 많은 산업 환경에 이상적입니다. 구조적 안정성은 명확한 개구부 범위 외부의 무거운 콘크리트 기초 패드에 고정된 확장된 균형추 섹션(일반적으로 개구부 너비의 30% ~ 50%)에 따라 달라집니다.

기계 설계에서는 강한 회전 토크와 캔틸레버 모멘트 힘을 고려해야 합니다. 게이트 패널이 확장되면 장력이 전면 롤러 캐리지를 위쪽으로 당기고 압축력은 후면 캐리지를 아래로 밀어냅니다. 결과적으로 메인 하단 빔에는 높은 단면 계수가 필요하며 구조적 변형을 방지하기 위해 구조용 강철 채널이나 무거운 압출 알루미늄 프로파일을 활용하는 경우가 많습니다.

캔틸레버 게이트는 높게 유지되므로 눈, 진흙, 도로 잔해가 수평 이동을 방해할 수 없습니다. 또한 드라이브 랙을 게이트 리프에 올려 장착하면 기어 랙과 슬라이딩 게이트 오프너 피니언 기어가 지면의 습기와 침수로부터 격리되어 열악한 산업 환경에서도 안정적인 작동을 보장합니다.

트랙 및 휠 시스템

트랙 및 휠 시스템은 지상 유도 게이트의 중앙 롤링 인터페이스를 형성하며 정밀 가공된 휠 프로파일과 특정 트랙 형상을 결합합니다.

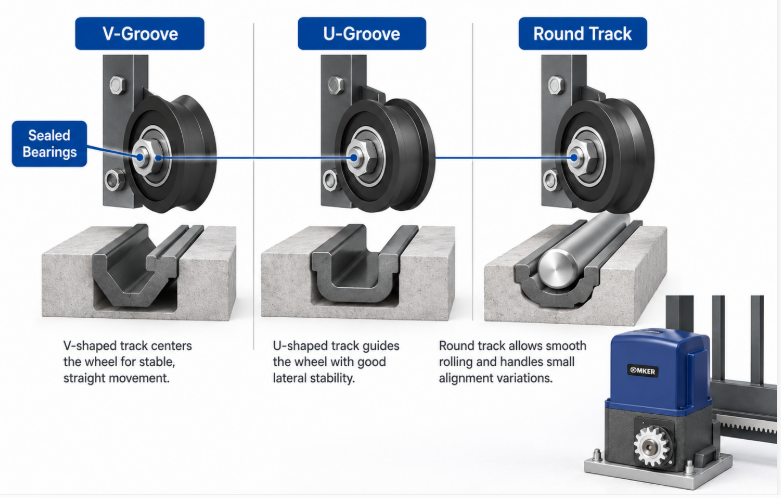

기계적 효율성은 롤링 휠과 가이드 레일 사이의 인터페이스에 직접적으로 의존합니다. 올바른 기하학적 프로파일을 선택하면 구름 저항, 측면 하중 안정성, 소음 발생 및 이물질 제거에 영향을 미칩니다. 주변 엔지니어링에 사용되는 기본 구성에는 V 홈, U 홈 및 평평한 표면 옵션이 포함됩니다.

역방향 강철 앵글 트랙에 놓인 V 홈 휠은 강력한 자체 센터링 동작과 측면 저항을 제공하지만 레일 지점의 모래는 구동 모터에 일시적인 토크 스파이크를 생성할 수 있습니다. 둥근 상단 레일에 장착된 U 홈 휠은 더 넓은 표면적에 수직 하중을 분산시켜 구조적 마모를 줄이고 상업 현장에 적합한 더 조용한 이동을 제공합니다.

경화 표면 처리된 가공 탄소강 휠은 표면 변형 없이 탁월한 중량 용량을 제공합니다. 합성 씰이 장착된 이중 볼 베어링 허브는 먼지와 물을 차단하여 까다로운 작동 주기 전반에 걸쳐 낮은 구름 마찰을 유지합니다.

롤링 트랙 게이트

롤링 트랙 게이트는 신속한 설치와 모듈식 유연성을 위해 경량 구조 프레임과 결합된 표면 장착 트랙 섹션을 활용합니다.

롤링 트랙 게이트 설정은 임시 시설, 임대 상업 부지 또는 개조 프로젝트를 위한 실용적인 솔루션을 제공합니다. 깊은 지면 도랑 작업이 필요하지 않고 모듈식 트랙 레일은 견고한 기계식 앵커를 사용하여 기존 철근 콘크리트 표면에 직접 볼트로 고정되므로 토목 준비 시간이 크게 단축됩니다.

게이트 프레임은 일반적으로 총 자중을 최소화하기 위해 중공 구조 강철 튜브 또는 알루미늄 프로파일로 제작됩니다. 낮은 구조적 질량은 모터 시동 관성을 줄여 통합하여 시스템 마모를 방지합니다. 소프트 스타트 및 소프트 스톱 가속 프로필을 갖춘 효율적인 고성능 슬라이딩 게이트 오프너 모터를

이동 경로를 따라 표면 수준을 보장하는 것이 중요합니다. 2%가 넘는 진입로 경사에는 수동 해제 또는 정전 시 제어된 움직임을 보장하기 위해 기계식 제동 하드웨어 또는 통합 전기 브레이크가 있는 모터 작동자가 필요합니다.

슬라이딩 게이트 설계 시 고려해야 할 사항

산업용 슬라이딩 게이트를 설계하려면 구조 역학, 바람의 동적 하중, 현장 조건, 사용 빈도 및 접근 제어 안전 표준을 평가해야 합니다.

성공적인 구현을 위해서는 구조적 원리와 현장 역학의 균형이 필요합니다. 기술 사양을 조기에 평가하면 모터 소진, 프레임 왜곡 및 규정 준수 문제를 방지할 수 있습니다. 주요 설계 고려 사항은 다음과 같습니다.

✅ 총 게이트 중량 및 프레임 질량: 게이트 프레임과 충전 패널의 누적 중량을 계산하여 휠 베어링 하중 등급, 구조적 빔 크기 및 모터 시동 토크 요구 사항을 결정합니다.

✅ 풍하중 표면적: 견고한 시트 또는 밀착된 피켓 충전재는 폭풍우 동안 높은 바람 저항을 생성하여 모터 저항을 증가시키는 가이드 롤러에 대한 동적 측면 힘을 생성합니다.

✅ 일일 작동 듀티 사이클: 산업 물류 현장에는 연속 듀티 24V DC 브러시리스 또는 3상 AC 인버터 모터가 필요한 반면, 트래픽이 적은 상업 출입구는 표준 간헐적 듀티 기어모터에서 효과적으로 작동합니다.

✅ 토목 기초 깊이: 캔틸레버 캐리지 또는 지면 선로 등급 빔의 콘크리트 앵커 패드가 지역 토양 동결선 깊이 아래로 확장되어 지면의 들뜸 및 레일 정렬 불량을 방지합니다.

✅ 기어 랙 및 드라이브 피니언 선택: 게이트 무게를 적절한 기어 랙 재료에 맞추고, 조용한 경량 작동을 위한 강철 강화 나일론을 선택하거나 중공업 게이트용 아연 도금 강철 랙을 선택하고 1mm~2mm의 메시 간격을 유지합니다.

✅ 통합 안전 시스템: 광학 안전 광전지, 앞쪽 가장자리를 따라 무선 에지 센서, 수동 해제 키 및 전자 제어 장치 내 조정 가능한 힘 감지 장애물 감지를 설치하여 EN 12453 또는 UL 325에 따라 주변 안전을 표준화합니다.

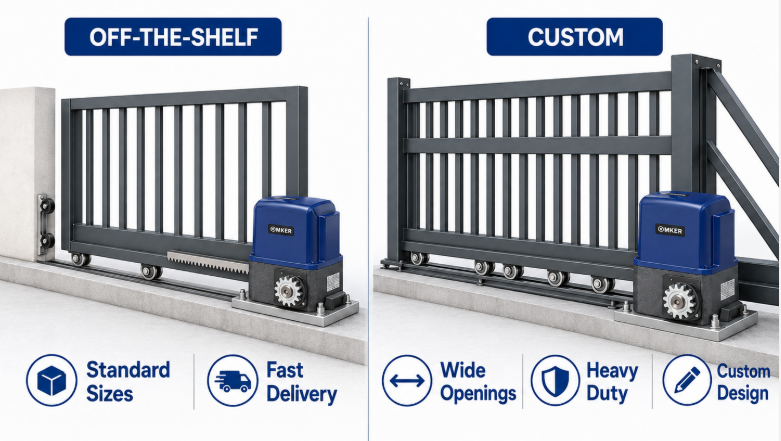

맞춤식인가요 아니면 기성품인가요?

조립식 기성 슬라이딩 게이트와 맞춤형 엔지니어링 모델 중에서 선택하는 것은 개구부 치수, 구조적 요구 사항, 미적 선호도 및 현장 설치 일정에 따라 달라집니다.

기성 조립식 슬라이딩 게이트는 일상적인 4미터에서 6미터의 진입로 범위에 대해 표준화되고 예산에 민감한 솔루션을 제공합니다. 분말 코팅 마감 처리된 아연 도금 강철 또는 알루미늄 튜브로 대량 생산되는 표준 게이트 패널은 조달 리드 타임과 초기 자본 비용을 줄여줍니다. 그러나 사전 설정된 제조업체 사양에 맞게 토목 현장 치수가 필요하고 제한된 채우기 선택 사항을 제공합니다.

맞춤 설계된 슬라이딩 게이트는 넓은 진입로 범위, 심한 바람 조건, 경사 경사 또는 특수 보안 요구 사항을 수용할 수 있는 완벽한 구조적 유연성을 제공합니다. 맞춤형 제작을 통해 엔지니어는 견고한 슬라이딩 게이트 오프너 유지 관리 프로토콜 및 접근 제어 장치를 위해 특별히 구성된 무거운 강철 튜브, 맞춤형 캔틸레버 테일, 등반 방지 상단 및 통합 장착 플레이트를 지정할 수 있습니다.

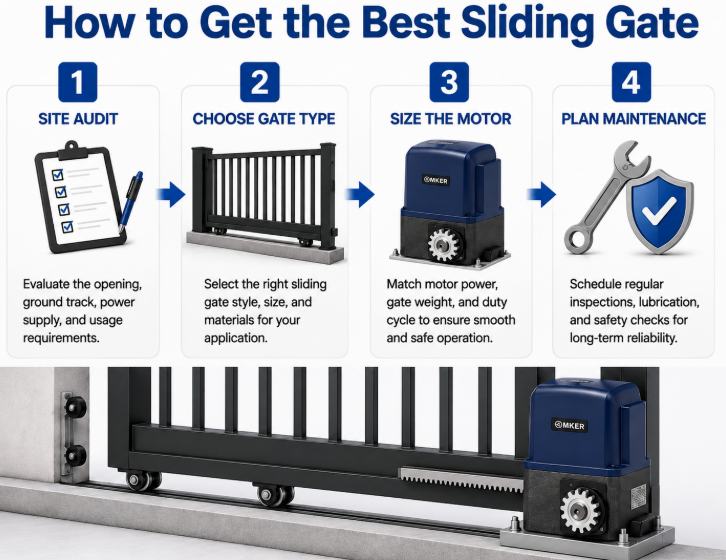

프로젝트에 가장 적합한 슬라이딩 게이트를 얻는 방법

최적의 슬라이딩 게이트 솔루션을 확보하려면 철저한 현장 조사, 구성요소 품질 검증, 구동 모터 토크의 정확한 일치, 일상적인 예방 유지보수 수립이 필요합니다.

시스템 수명을 극대화하려면 지면 안정성, 경사도, 바람 상태 및 일일 차량 교통량을 측정하는 포괄적인 현장 감사를 수행하십시오. 이러한 매개변수는 지상 추적 또는 캔틸레버 구조가 적절한지 여부를 결정하여 지정되지 않은 구성 요소로 인한 구조적 실패를 방지합니다.

분말 코팅 전에 강철 게이트 요소에 용융 아연 도금(ISO 1461)을 요구하여 제작 품질을 우선시합니다. 휠 베어링 하중 등급과 기어 샤프트 야금을 검사합니다. 동적 풍압과 추운 날씨 저항을 처리하려면 항상 계산된 게이트 중량보다 30% ~ 50% 높은 정격의 구동 모터를 선택하십시오.

마지막으로 예방 서비스 프레임워크를 구축합니다. 자동 슬라이딩 게이트는 지속적인 물리적 마모를 겪습니다. 랙-피니언 결합을 자주 검사하고, 안전 광전지 반응을 테스트하고, 트랙 채널을 청소하고, 기계 베어링에 윤활유를 발라 장기적인 작동 성능, 접근 안전 규정 준수 및 사이트 보안을 보장합니다.
