슬라이딩 게이트 오프너는 게이트 패널의 하부 스팬을 따라 부착된 일치하는 기어 랙 또는 롤러 체인과 맞물리는 구동 기어를 통해 전기 모터의 회전 운동 에너지를 선형 수평력으로 변환하여 작동합니다. 이를 통해 지능형 전자 제어 보드가 안내하는 추적 시스템을 따라 게이트를 열거나 닫습니다.
고급 자동화 설정 선택의 전략적 가치를 완전히 이해하려면 조달 관리자와 보안 엔지니어는 이러한 시스템이 까다로운 조건에서 일관된 듀티 사이클을 달성하는 방법을 검사해야 합니다. 이러한 드라이브 시스템에 내장된 구조적 구성 요소, 단계별 전자 신호 경로 및 보호 감각 어레이를 분석함으로써 자산을 보호하고 교통 흐름을 개선하며 수십 년간 유지 관리가 필요 없는 작동성을 보장하는 최적화된 액세스 제어 계획을 쉽게 구현할 수 있습니다.
다음 섹션에서는 현대적인 진입로 장벽 자동화에 대한 철저한 기술 분석을 제공합니다.
슬라이딩 게이트 오프너의 핵심 메커니즘
산업용 슬라이드 게이트 작동 장치의 주요 구성 요소
자동 게이트의 단계별 작동 프로세스
기술 사양 및 제품 선택 기준
중요한 안전 기능 및 문제 해결 지침
고급 슬라이드 게이트 작동 장치의 전략적 이점
결론
슬라이딩 게이트 오프너의 기본 기계적 작동 원리는 견고한 기어-랙 메시 인터페이스 또는 내부 모터로 구동되는 고장력 롤러 체인 시스템을 통해 전기 에너지를 정밀한 수평 선형 힘으로 지속적으로 변환하는 것입니다.
모든 자동화된 경계 시스템의 중심에는 AC 또는 DC 전기 모터의 고속 저토크 회전 운동을 저속 고토크 선형 모션으로 변환하는 것이 있습니다. 이 프로세스는 내부 제어 보드가 모터 권선에 전원을 공급하는 순간 시작됩니다. 표준 전기 모터는 게이트를 직접 연결하기에는 너무 높은 속도로 회전하기 때문에 회전 출력은 통합 기어 감속 상자를 통해 즉시 전달됩니다. 이 기어박스는 일반적으로 오일 배스에 잠기거나 고점도 합성 그리스로 코팅된 웜 기어 또는 유성 기어 시스템을 갖추고 있어 마찰을 줄이고 기계적 마모를 제거하며 무거운 강철 게이트 구조의 정적 관성을 극복하는 데 필요한 출력 토크를 기하급수적으로 증가시킵니다.
토크가 배가되면 외부 구동 구성 요소(가장 일반적으로 강화된 강철 피니언 기어 또는 견고한 구동 스프로킷)로 전달됩니다. 표준 랙 앤 피니언 구성에서 이 외부 피니언 기어는 게이트 패널의 전체 수평 길이를 따라 볼트로 고정되거나 용접되는 연속 선형 기어 랙과 직접 맞물립니다. 피니언이 시계 방향이나 시계 반대 방향으로 회전하면 피니언의 톱니가 기어 랙에 고정되어 게이트가 트랙을 따라 부드럽게 미끄러지게 됩니다. 대체 체인 구동 구성에서 스프로킷은 게이트 프레임의 양쪽 끝에 고정된 산업용 롤러 체인의 연속 루프를 구동하여 동일한 정밀도와 안정성으로 진입로 개구부를 가로질러 게이트를 앞뒤로 당깁니다.
또한 절대적인 정렬을 유지하고 구조적 마찰을 최소화하려면 물리적 동작을 꼼꼼하게 안내해야 합니다. 게이트 패널 자체는 진입로를 가로지르는 콘크리트 기초에 단단히 고정된 반전된 V 트랙 또는 원형 트랙을 주행하는 튼튼한 하단 바퀴로 지지됩니다. 눈, 얼음, 잔해 또는 차량 통행량이 많아 지상 트랙이 실용적이지 않은 특성의 경우 캔틸레버 시스템이 활용됩니다. 캔틸레버 설계에서 게이트는 특수 바닥 트랙 내에 포함된 내부 롤러 어셈블리에 의해 지지되는 진입로 위에 매달려 있습니다. 추적 설계 또는 캔틸레버 설계 사용 여부에 관계없이 견고한 슬라이딩 게이트 오프너는 지정된 이동 경로를 통해 장벽을 원활하게 이동하는 데 필요한 제어되고 끊임없는 선형 힘을 제공합니다.
산업용 슬라이드 게이트 작동 장치는 내구성이 뛰어난 전기 모터, 지능형 전자 제어 보드, 정밀 기계 제한 스위치, 내구성이 뛰어난 드라이브 피니언, 수십 년간의 지속적인 노출을 견딜 수 있도록 설계된 내후성 보호 인클로저로 구성된 매우 복잡한 전기 기계 어셈블리입니다.
교통량이 많은 상업 구역과 까다로운 산업 환경에서 절대적인 작동 신뢰성을 보장하려면 운영자 내부의 모든 단일 구성 요소를 엄격한 엔지니어링 허용 오차에 맞게 제조해야 합니다. 이러한 시스템의 원동력은 원시 연속 전력이 필요한 매우 큰 게이트에 이상적인 교류(AC) 모터이거나 속도 곡선에 대한 탁월한 제어를 제공하고 소프트 스타트 및 소프트 스톱 루틴을 촉진하며 배터리 백업 시스템과 쉽게 통합되는 직류(DC) 모터입니다. 이러한 모터는 장치의 중추 신경계 역할을 하는 고급 솔리드 스테이트 제어 보드와 쌍을 이루어 루프 감지기, 원격 제어 장치, 카드 판독기 및 안전 센서의 입력을 처리하는 동시에 기계적 장애물을 감지하기 위해 실시간 전류 소모를 모니터링합니다.
현대 의 또 다른 중요한 구조 요소 산업용 슬라이드 게이트 작동기 는 리미트 스위치 어셈블리입니다. 이 어셈블리는 게이트가 완전히 열리거나 완전히 닫힌 위치에 도달하는 시기를 정확히 제어 보드에 알려줍니다. 이는 랙에 부착된 금속 스트라이커 플레이트에 의해 작동되는 물리적 기계식 마이크로 스위치이거나 물리적 접촉 없이 극성 자석을 감지하여 기계적 마모와 영하 온도 또는 먼지 축적에 대한 취약성을 완전히 제거하는 고급 자기 근접 센서일 수 있습니다. 다음은 프리미엄 게이트 자동화 장치의 성능과 수명을 결정하는 핵심 내부 구성 요소의 포괄적인 아키텍처 분석입니다.
전기 구동 모터: 24V DC, 110V AC 또는 230V AC 구성으로 제공되며 이동을 시작하는 데 필요한 기본 회전 토크를 생성합니다.
지능형 로직 컨트롤러: 시스템 프로그래밍, 안전 구성, 타이밍 지연 및 외부 액세서리 통합을 관리하는 마이크로프로세서 기반 마더보드입니다.
기어 감속 어셈블리: 출력 힘을 대폭 증가시키면서 회전 속도를 낮추는 경화 합금강 또는 청동 기어 세트.
수동 해제 클러치: 구동 피니언에서 기어박스를 분리하는 키 기계식 오버라이드 시스템으로 전체 정전 중에 수동 게이트 이동이 가능합니다.
비바람에 견디는 NEMA 인클로저: 비, 먼지 및 부식성 공기 중 요소로부터 민감한 전자 장치를 격리하기 위해 IP54 이상 등급의 고충격 UV 안정화 ABS 또는 다이캐스트 알루미늄 하우징입니다.

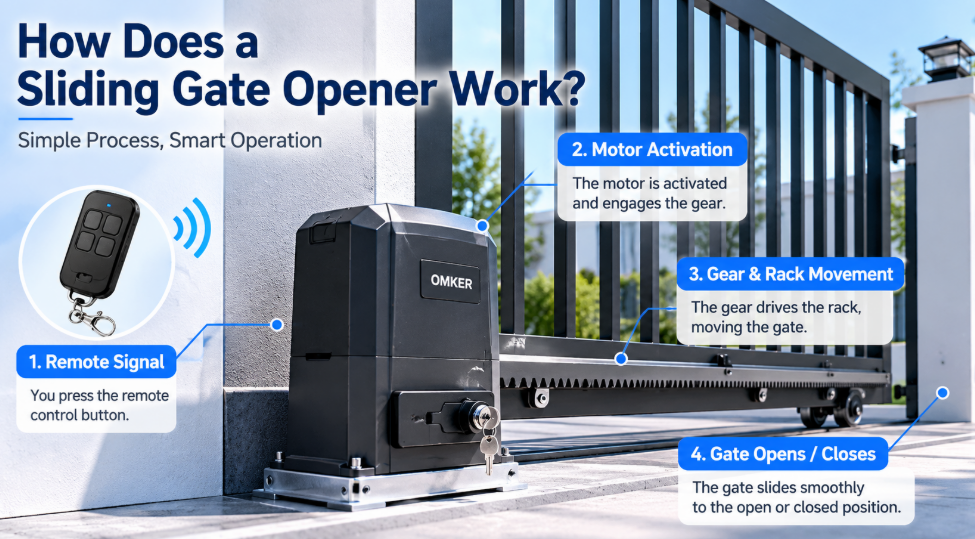

현대 의 순차 작동에는 슬라이드 게이트 운영자 무선 명령 수신, 전자 전력 분배, 제어된 가속, 지속적인 안전 모니터링 및 정밀한 기계적 감속의 고도로 조정된 체인이 포함되어 원활한 주변 제어를 보장합니다.
전체 작동 주기는 승인된 사용자가 장거리 무선 원격 제어, 스마트폰 애플리케이션, RFID 근접 카드 판독기 또는 지하 차량 유도 루프 감지기와 같은 액세스 제어 인터페이스와 상호 작용할 때 시작됩니다. 이 장치는 전기 충격 또는 안전한 롤링 코드 무선 주파수 신호를 논리 제어 보드의 통합 수신기 모듈에 보냅니다. 보안 자격 증명 또는 신호 유효성이 확인되면 마이크로프로세서는 즉시 대기 모드에서 깨어나 즉각적인 내부 안전 진단 검사를 실행하고 주 전원 릴레이 또는 솔리드 스테이트 MOSFET에 전원을 공급하여 전류를 드라이브 모터 권선에 보냅니다.
전원이 공급되면 시스템은 소프트 스타트 단계를 시작합니다. 기어 톱니에 심각한 기계적 충격을 유발하고 장착 볼트를 느슨하게 하며 게이트 구조의 수명을 단축시키는 즉각적인 최대 토크로 게이트를 강타하는 대신 제어 보드는 점차적으로 전압을 높이거나 주파수를 변조하여 게이트를 최대 정격 이동 속도까지 부드럽게 가속합니다. 이 중간 이동 단계 동안 제어 보드는 통합 디지털 인코더에서 데이터를 지속적으로 샘플링하거나 모터 회전의 펄스를 계산하여 진입로 전체에 걸쳐 게이트의 물리적 위치를 밀리미터 단위까지 정확하게 추적합니다.
게이트 패널이 물리적 이동 경로의 끝에 가까워지면 시스템은 최종 단계에 들어갑니다. 제어 보드는 다가오는 리미트 스위치 신호를 읽거나 내부 인코더 데이터를 통해 사전 프로그래밍된 감속 지점을 인식합니다. 그런 다음 모터를 소프트 스톱 루틴으로 전환하고 전류를 꾸준히 감소시켜 게이트가 물리적 정지 포스트에 도달하기 직전에 부드럽게 크롤링하도록 속도를 늦춥니다. 이는 파괴적인 구조적 충격을 방지하고 게이트가 수용 캐치에 단단히 고정되도록 합니다. 그러나 게이트가 올바르게 반응하지 않거나 사이클 중간에 전기 손상이 발생하는 경우 운영자는 게이트 오프너 전자 장치를 재설정하여 이동 제한을 재보정하고 입구 장벽의 안전하고 자동화된 기능을 복원하는 방법을 알아야 합니다.
적절한 자동 드라이브 시스템을 선택하려면 최대 중량 용량, 선형 이동 속도, 일일 듀티 사이클 등급 및 특수 전력 요구 사항을 포함한 핵심 엔지니어링 매개변수를 꼼꼼하게 평가해야 합니다.
조달 관리자가 상업 프로젝트를 위한 자동화 시스템을 지정할 때 기계의 기술 사양을 현장의 물리적 현실과 일치시키는 것은 조기 기계 고장을 방지하는 데 중요합니다. 평가할 첫 번째 지표는 최대 게이트 중량 용량입니다. 여기에는 항상 바람 저항, 시간 경과에 따른 마찰 축적 및 잠재적인 구조적 처짐을 설명하기 위한 상당한 안전 여유가 포함되어야 합니다. 주거용 게이트 운영자는 일반적으로 300kg~800kg 범위의 게이트에 대한 등급을 받는 반면, 견고한 산업용 모델은 2000kg~4000kg에 달하는 거대한 주변 장벽을 쉽게 조작할 수 있습니다.
또 다른 필수 지표는 듀티 사이클 등급입니다. 이는 운전자가 모터 코일을 과열하거나 열 과부하 보호 스위치를 작동시키지 않고 지속적으로 작동할 수 있는 시간의 비율을 정의합니다. 주거용 시스템은 종종 30%~50%의 듀티 사이클을 특징으로 하며, 이는 간헐적인 작동 사이에 휴식을 취하도록 설계되었음을 의미합니다. 반대로, 공항 보안 게이트나 분주한 유통 허브와 같은 고주파 상업용 설치에는 하루 24시간 논스톱으로 작동하기 위해 브러시리스 DC 모터와 오일 냉각식 기어박스를 활용하는 100% 연속 듀티 사이클 등급이 필요합니다. 아래 표에는 프리미엄 상업용 및 주거용 구동 장치 전반에 걸쳐 발견된 핵심 사양이 요약되어 있습니다.
기술적인 매개변수 | 주거용 등급 단위 | 상업/산업 등급 단위 |
최대 게이트 중량 용량 | 500kg ~ 800kg | 1500kg ~ 4000kg |
선형 이동 속도 | 분당 10~12미터 | 분당 12~20미터(고속) |
모터 유형 구성 | 24V DC 브러시 모터 | 3상 AC 또는 브러시리스 DC 모터 |
듀티 사이클 등급 | 파트타임(30% ~ 50%) | 연속(100% 듀티 사이클) |
침투 보호 등급 | IP54 비바람에 견디는 | IP67 고강도 수중 등급 절연 |
백업 전원 통합 | 듀얼 12V 배터리(옵션) | 표준 대용량 지능형 UPS 시스템 |
중량 및 듀티 사이클 외에도 주변 온도 변화 및 풍하중과 같은 환경 요인을 선택 프로세스의 기준으로 삼아야 합니다. 견고한 패널 게이트는 강풍 조건에서 거대한 돛과 같은 역할을 하여 게이트 트랙에 막대한 측면 응력을 가하고 게이트 트랙을 이동하는 데 필요한 토크를 극적으로 증가시킵니다. 따라서 산업 운영자는 높은 바람 저항이나 사소한 선로 장애물에 맞서 싸울 때 안전 자동 역방향 시퀀스를 잘못 실행하지 않고 힘 곡선을 동적으로 조정할 수 있는 대형 전력 보유량과 적응형 전자 전류 감지 기능을 갖춘 사람을 선택해야 합니다.
현대의 게이트 자동화 규정은 차량 손상과 부상을 방지하기 위해 광전 투과형 센서, 능동 접촉 안전 엣지, 응답성이 뛰어난 전자 전류 역전 알고리즘을 포함한 다층 안전 메커니즘의 필수 통합을 요구합니다.
자동화된 게이트의 무게는 수 톤에 달하고 상당한 기계적 운동량으로 움직이기 때문에 안전은 시스템 설계 및 설치에서 가장 중요한 측면입니다. 함정에 대한 기본 방어선은 비접촉식 광전 센서 어레이입니다. 이 센서는 게이트 라인의 경로에서 직접 진입로 개구부를 가로질러 눈에 보이지 않는 적외선 빔을 투사합니다. 게이트가 닫히는 동안 차량, 보행자 또는 동물이 이 적외선 빔을 차단하면 제어 보드는 밀리초 내에 전진 동작을 즉시 중단하고 모터 방향을 반전시켜 물리적 충격을 피하면서 완전히 열린 위치로 돌아갑니다.
이러한 광학 센서를 보완하는 것은 게이트 프레임의 앞쪽 및 뒤쪽 수직 가장자리에 장착된 활성 압력 감지 고무 가장자리입니다. 이러한 가장자리가 물체와 물리적으로 접촉하면 내부 전도성 스트립이 즉시 비상 정지 신호를 프로세서에 보냅니다. 이러한 외부 액세서리 외에도 로직 보드 자체는 모터의 역기전력 또는 전류 소모를 지속적으로 모니터링합니다. 전류가 예기치 않게 사전 보정된 임계값을 초과하는 경우(게이트가 물리적 장애물에 부딪혔음을 나타냄) 시스템은 즉시 안전 반전을 실행합니다. 그러나 심각한 뇌우 또는 부적절한 사용자 프로그래밍으로 인해 이러한 안전 임계값이 손상되는 경우 유지 관리 팀은 자동화된 안전 매개변수를 재설정하여 기계를 안전하게 재보정하고 최신 UL325 또는 EN12453 안전 표준을 준수하는지 확인하는 방법에 대한 정확한 절차를 이해해야 합니다.
주 전원 유입 확인: 기본 회로 차단기가 연결되어 있고 변압기가 올바른 저전압 또는 고전압 판독값을 로직 보드에 출력하고 있는지 확인하세요.
광전 빔 정렬 검사: 광학 렌즈에서 먼지, 거미줄 또는 습기를 모두 제거하고 수신기 모듈의 정렬 LED 표시기가 녹색으로 켜져 있는지 확인합니다.
기계적 트랙 무결성 검사: 구동 클러치를 수동으로 분리하고 게이트를 손으로 밀어 휘어진 트랙, 찌그러진 롤러 휠 또는 V 홈에 끼인 돌이 있는지 확인합니다.
전자 한계 근접성 테스트: 한계 자석 또는 마이크로 스위치 스트라이커 플레이트가 올바르게 배치되어 있고 센서 표면에서 권장 거리인 5~10mm만큼 떨어져 있는지 확인하십시오.
프리미엄 슬라이드 게이트 자동화 시스템을 통합하면 현장 보안 강화, 공간 관리 최적화, 편의성 향상 및 장기적인 자산 가치 향상에 있어 탁월한 이점을 제공합니다.
상업 기업, 산업 시설, 고급 주거 단지 모두에 고급 경계 자동화 프레임워크를 설치하면 무단 접근, 기물 파손, 화물 도난에 대한 강력한 심리적, 물리적 억제력을 제공합니다. 승인된 차량이 활발하게 통과하는 경우를 제외하고는 진입 경계가 항상 잠기고 닫힌 상태로 유지되도록 함으로써 이러한 시스템은 시설 보안 레이아웃의 중요한 격차를 해소합니다. 또한 슬라이딩 게이트는 기존 울타리 선과 평행하게 수축되므로 귀중한 주차 공간이나 진입로 내부 회전 공간을 차지하지 않아 시설이 건물 레이아웃의 모든 평방미터를 효과적으로 활용할 수 있습니다.
최대 경계 보안: 기어-랙 메시를 통한 견고한 기계적 잠금 장치는 침입자가 게이트를 쉽게 강제로 열거나 열 수 없도록 보장합니다.
최적화된 공간 효율성: 게이트가 바깥쪽으로 흔들리지 않고 울타리 경계를 따라 측면으로 움직이기 때문에 좁은 도시 환경이나 좁은 진입로에 이상적입니다.
전천후 신뢰성: 튼튼한 내부 드라이브 구성 요소는 폭우, 영하의 극심한 겨울 동결, 맹렬한 사막 폭염 속에서도 완벽하게 작동합니다.
원활한 액세스 통합: 최신 스마트 빌딩 시스템, 생체 인식, 자동 번호판 인식 카메라 및 클라우드 기반 로깅 소프트웨어에 쉽게 연결됩니다.
운영 관점에서 보면 고품질 슬라이드 게이트 작동 장치가 제공하는 편의성과 효율성의 이점은 아무리 강조해도 지나치지 않습니다. 물류 관리자는 배송 구역 접근을 자동화하여 경비원이나 트럭 운전사가 수동으로 경로를 비우기 위해 위험한 기상 조건으로 나가도록 강요하지 않고도 화물 트럭이 원활하게 진입할 수 있도록 할 수 있습니다. 시간이 지남에 따라 노동 요구 사항 감소, 보안 취약성 제거 및 억제 매력 강화는 상당한 투자 수익에 기여하는 동시에 부동산 자산의 전반적인 시장 가치와 전문성을 향상시킵니다.
자동 슬라이딩 게이트 오프너는 기계적 힘, 전자 정밀도 및 엄격한 안전 엔지니어링의 탁월한 융합을 나타내며 함께 작동하여 현대 자산에 대한 안정적이고 안전한 경계 액세스 제어를 제공합니다.
기어 감속의 복잡한 메커니즘, 지능형 제어 마이크로프로세서의 중요한 역할, 포괄적인 안전 센서 네트워크의 중요한 필요성을 이해함으로써 산업 구매자와 부동산 소유자는 정보에 입각한 조달 결정을 내릴 수 있습니다. 고급 슬라이드 게이트 자동화 프레임워크에 투자하면 물리적 경계가 손상되지 않은 상태로 유지되는 동시에 승인된 차량 교통의 원활하고 효율적인 흐름을 수년 동안 촉진할 수 있습니다.
