슬라이딩 게이트 오프너를 설치하려면 레벨 콘크리트 패드 붓기, 게이트 레일과 평행하게 구동 장치 장착, 정확한 간격 공차로 랙 또는 체인 드라이브 고정, 기본 전원 및 안전 광전지 배선, 안정적인 장기 작동을 위한 장애물 감지 감도와 함께 전자 제한 스위치 보정이 필요합니다.
필요한 도구 및 재료
구성 요소 개봉 및 구성
콘크리트 패드 준비 및 배선
게이트 오프너 위치 지정 및 장착
체인 설정
Photoeye 및 보조 안전 장치 설치
힘과 정렬
안전 장치 테스트
향상된 기능을 위한 액세서리 추가
토목 및 석조 도구 : 삽, 속경화 콘크리트 및 3/4인치 PVC 전기 도관.
정렬 및 측정 도구 : 수준기, 분필선, 줄자, 석공용 드릴.
기계 및 전기 도구 : 소켓 렌치, 전기 드릴, 앵글 그라인더, 멀티미터, 와이어 스트리퍼 및 절연 드라이버.

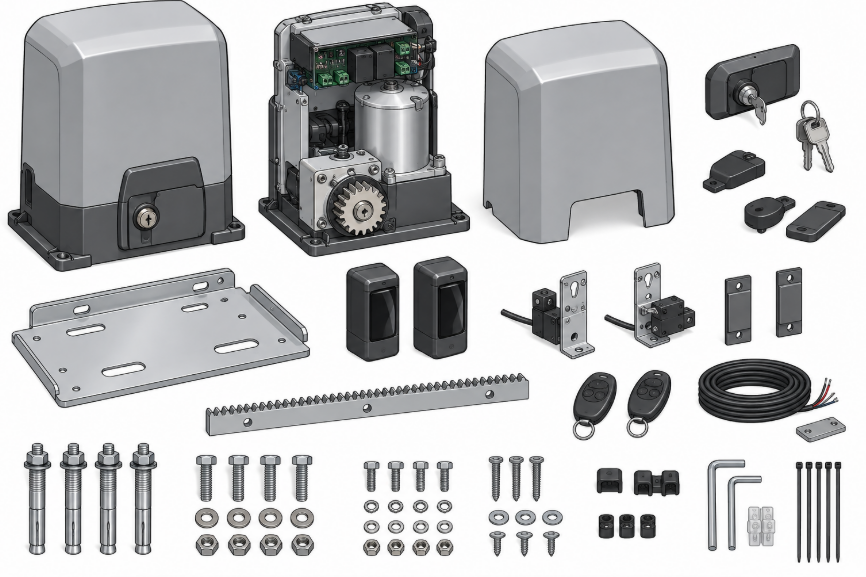

모든 구성 요소를 개봉하고 키트 재고를 확인합니다. 모터, 베이스 플레이트, 하드웨어 및 안전 액세서리를 평평한 표면에 배치합니다. 배송 중 손상 여부를 검사하고, 패스너를 크기별로 정리하고, 키 해제 잠금 장치를 테스트하고, 설치 전에 전자 제어 단자가 깨끗한지 확인하십시오.

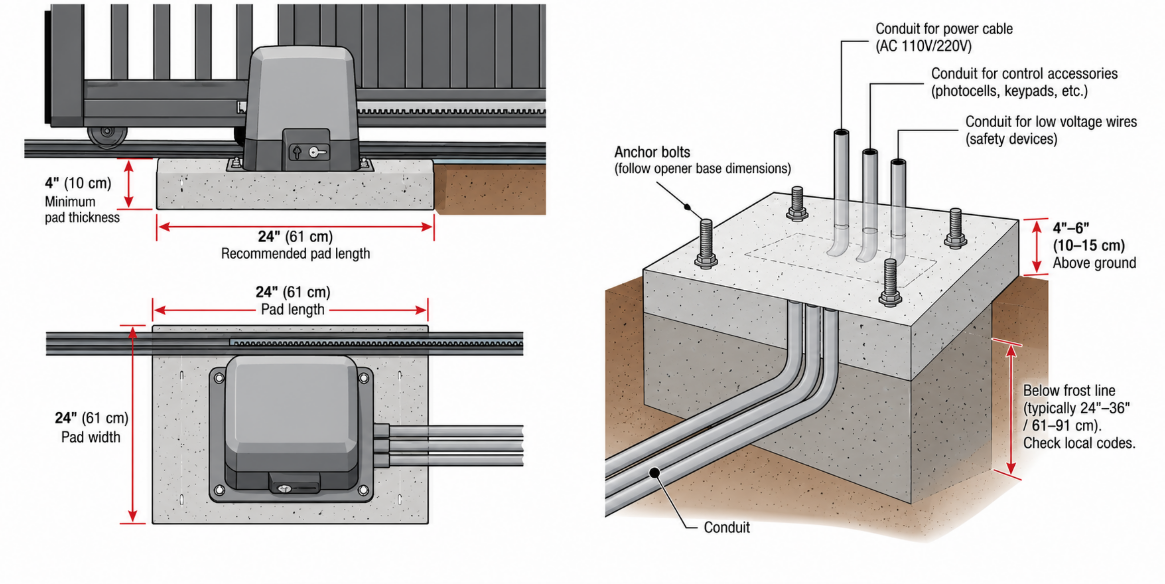

400mm x 300mm x 400mm 패드 피트를 굴착하고 100mm 간격으로 별도의 AC 전원 및 저전압 신호 PVC 도관을 운영합니다.
지면에서 50mm 높이에 최소 25MPa의 속경화 콘크리트를 붓고 J-볼트를 삽입하여 30-40mm의 노출된 나사산을 남겨 24-48시간 동안 양생합니다.
그리드 전력에 접근할 수 없는 경우 전동식 슬라이딩 게이트 키트를 고려하십시오 .

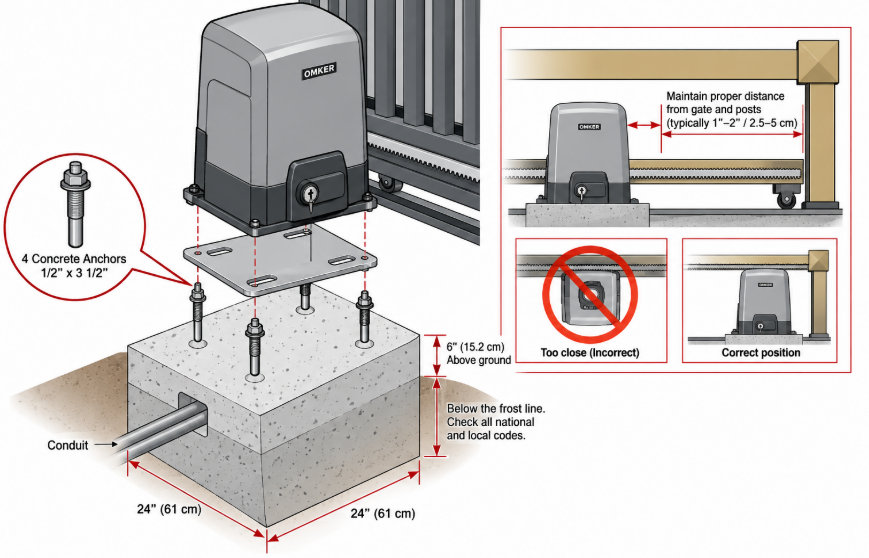

하부 레벨링 너트와 와셔를 앵커 볼트에 끼워 강철 장착 베이스 플레이트를 완벽하게 수평으로 설정합니다.
입구 구멍을 통해 케이블을 당기고 모터 하우징을 느슨하게 장착한 다음 게이트 레일과 평행하게 정렬하고 베이스 너트를 단단히 조입니다.

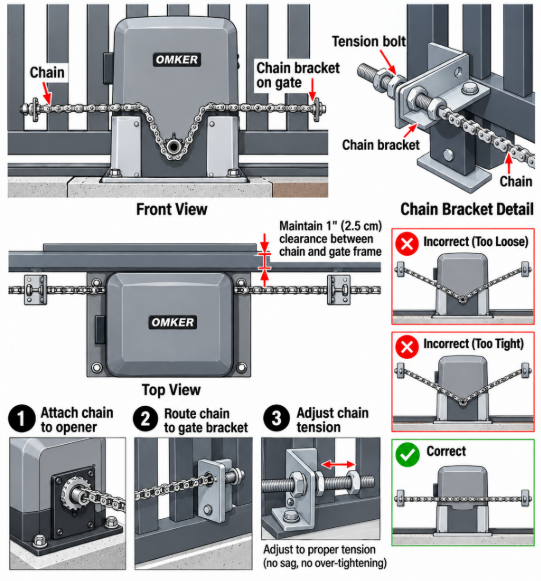

기어박스를 분리하고 랙 또는 체인 브래킷을 게이트 프레임에 장착하고 1.5mm 기어 백래시 스페이서를 유지합니다.
드라이브 피니언 위에 1.5~2.0mm의 수직 간격을 유지하면서 프레임을 따라 랙 섹션을 연속적으로 확장합니다.
표준 슬라이딩 게이트 시스템 유지 관리 프로토콜을 적용하여 랙 마모와 체인 장력을 주기적으로 확인합니다.

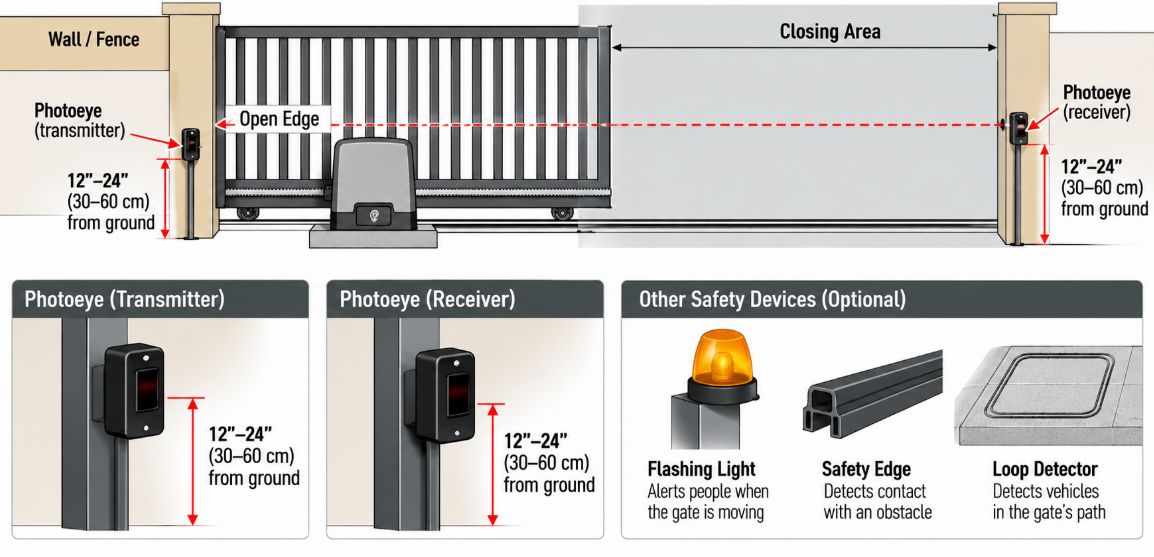

200~300mm 높이의 기둥 전체에 정렬된 포토아이 센서를 장착하고 NC(상시 닫힘) 터미널을 제어 보드에 연결합니다.
공장 터미널 점퍼를 제거하고 게이트 전면을 따라 선택적인 고무 안전 모서리를 부착한 다음 경고 플래시 램프를 연결합니다.
주 AC 전원을 끄고 Live, Neutral 및 Earth 단자를 연결한 후 금속 섀시 스터드를 단단히 접지하십시오.
개방/폐쇄 지점을 위해 랙에 자기 제한 액츄에이터를 부착하고, 게이트를 수동으로 밀어서 이동 제한을 확인하고, 구동 클러치를 다시 연결합니다.
즉시 자동 반전을 확인하려면 닫는 동안 적외선 빔을 차단하십시오.
포스트에 단단한 장벽을 배치하여 전자력 반전 감도를 확인합니다.
주요 수동 해제 기능과 핸드 슬라이드 작동을 테스트하기 위해 주 전원을 차단합니다.
예상치 못한 정지 또는 역방향 오류가 발생할 경우 슬라이딩 게이트 모터 문제를 진단하기 위한 참조 절차입니다 .
액세스 키패드 및 루프 : 원활한 출입을 위해 실외 무선 키패드 또는 진입로 유도 루프를 설치합니다.
스마트 및 태양광 확장 : 원격 제어 및 전원 백업을 위해 Wi-Fi/GSM 스마트 모듈과 태양광 패널을 백업 배터리와 통합합니다.
자동 슬라이딩 게이트 오프너를 설치하려면 견고한 토목 구조, 정밀한 기계적 위치 지정 및 안전한 전기 배선을 결합한 균형 잡힌 접근 방식이 필요합니다. 평평한 콘크리트 기초를 체계적으로 타설하고, 필수적인 1.5mm 랙-피니언 백래시 간격을 유지하고, 필수 안전 포토아이를 배선하고, 전자 한계를 보정함으로써 최초 설치자가 원활하고 안정적이며 안전한 작동을 달성할 수 있습니다.
이러한 엔지니어링 지침을 준수하면 중요한 기계 부품을 보호하고 기어박스 서비스 수명을 연장하며 주변 안전 표준을 장기적으로 준수할 수 있습니다. 트랙 레일에서 잔해물 제거, 하드웨어 토크 점검, 자동 역전 감도 테스트 등을 포함한 정기적인 예방 유지보수를 통해 자동화된 슬라이딩 게이트 시스템이 향후 몇 년간 조용하고 안전하게 작동할 수 있습니다.
