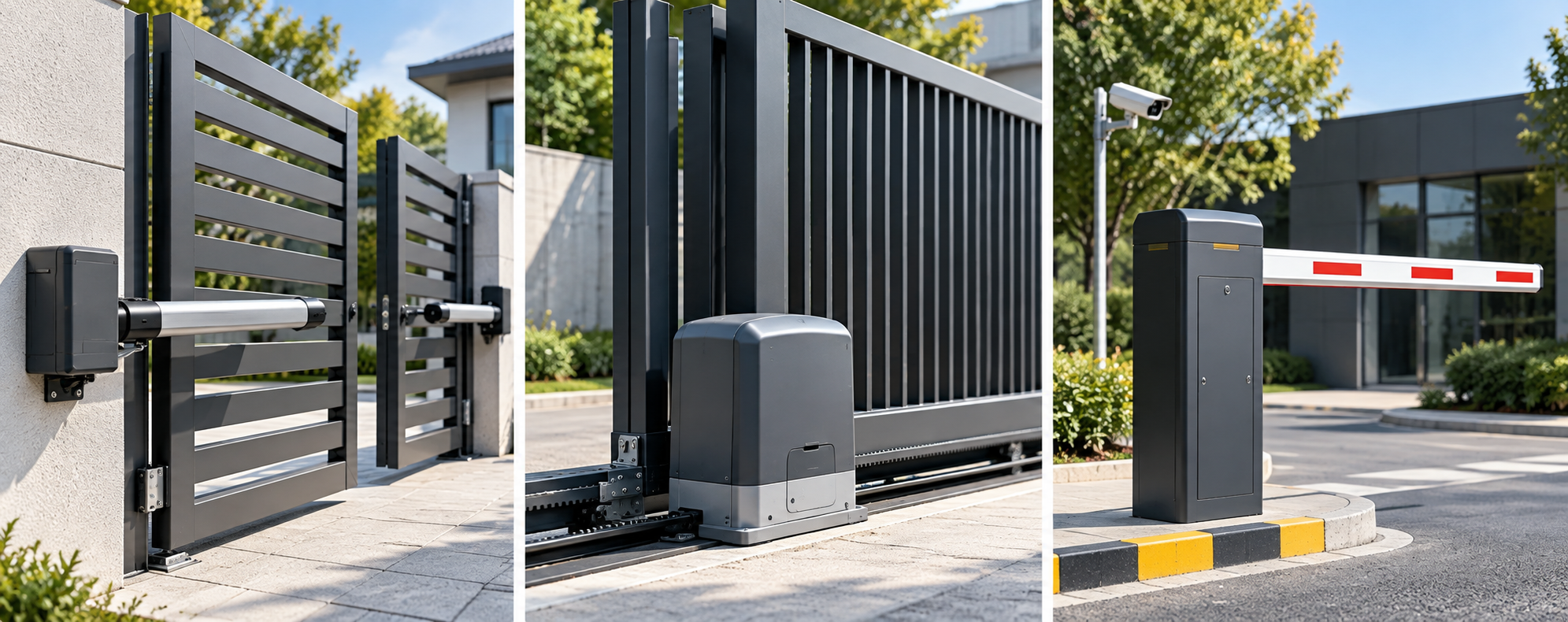

유럽과 북미 전역에서 수십 년간 현장 배포 경험을 쌓은 수석 자동화 엔지니어로서 저는 견고한 강풍 게이트에 경량 선형 모터를 장착하는 등 부적절한 기계 페어링으로 인해 경계 보안이 실패하는 것을 목격했습니다. 현대 시설에서는 높은 듀티 사이클 수명, 원활한 통합, EN 12453 및 UL 325와 같은 엄격한 안전 규정 준수를 요구합니다. 이 기술 가이드에서는 슬라이딩, 스윙 및 배리어 게이트 오프너의 엔지니어링 원리를 자세히 설명합니다.
자동 게이트 오프너는 전기 또는 태양 에너지를 운동력으로 변환하여 물리적 접근 장벽을 작동시킵니다. 최신 장치는 다중 전압 로직 보드, 자기 제한 센서, 가변 주파수 드라이브 및 토크 감지 제어 루프를 갖춘 산업 자동화 허브 역할을 합니다.
최적의 오퍼레이터를 선택하려면 게이트 리프와 모터를 단일 동적 어셈블리로 처리해야 합니다. 리프 질량, 표면적, 마찰 및 힌지 정렬은 모터에 필요한 토크 곡선, 열 임계값 및 기계 기어 비율을 결정합니다.
핵심 부품에는 AC/DC 모터, 웜 기어박스, 제어 보드, 전송 기어 랙 또는 암, 리미트 스위치, 광전지 안전 센서, RFID 또는 키패드 인터페이스가 포함됩니다.
기계식 드라이브 설계에 따라 게이트 프레임으로의 힘 전달이 결정됩니다. 호환되지 않는 드라이브 선택은 빠른 기어 마모, 심각한 힌지 피로, 모터 소진 및 예상치 못한 안전 트립을 유발합니다.

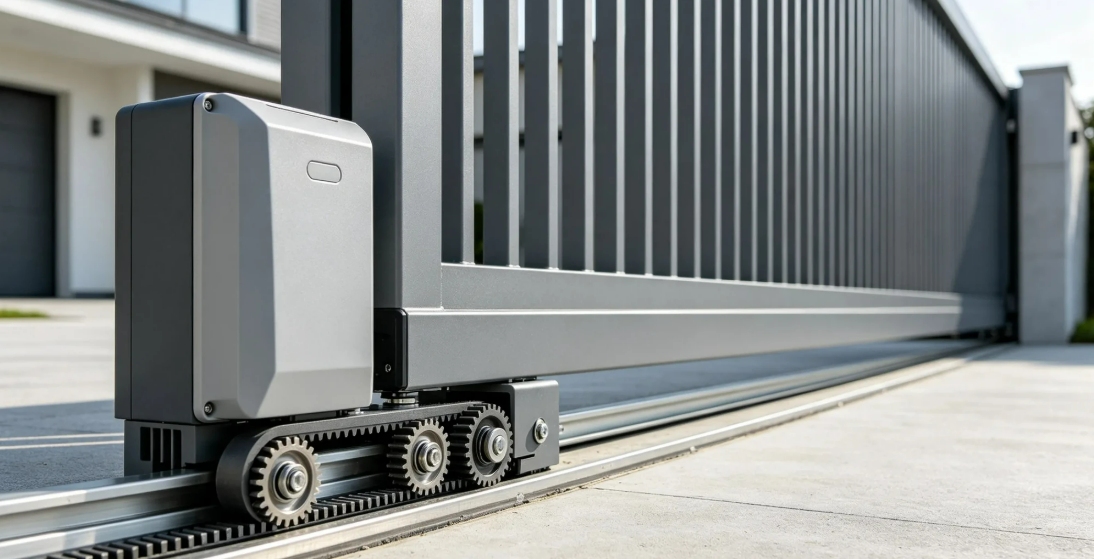

슬라이딩 게이트 오프너는 접지 모터와 연속 랙과 맞물리는 피니언을 통해 대지 경계선을 따라 수평으로 이동합니다. 지상 트랙이나 매달린 캔틸레버 롤러를 따라 측면으로 작동함으로써 진입로 청소 간격을 없애고 최대 3,000kg의 무거운 게이트 무게를 처리합니다.
접지 모터는 게이트의 수평 랙과 맞물린 피니언 기어를 회전시켜 회전 동력을 접지 트랙이나 캔틸레버 롤러를 따라 선형 운동으로 변환합니다.
진입로 청소 공간을 사용하지 않고 측면으로 이동하는 길고 무거운 게이트가 필요한 화물 터미널, 가파른 진입로 및 충돌 방지 보안 경계에 이상적입니다.
진입로 청소 공간이 없습니다.
측면 벡터 이동으로 인해 풍하중 내성이 높습니다.
최대 수 톤의 산업용 철강 구조물을 지탱할 수 있는 중량 용량.
작동 유지 관리 팁 : 지상 트랙을 검사 및 청소하고, 기어 랙 정렬을 확인하고, 리미트 스위치에 자성 잔해가 없도록 유지하면 기계적 바인딩이 방지됩니다. 완전한 작동 진단 및 오류 복구 절차에 대해서는 에 대한 기술 가이드를 참조하십시오. 게이트 자동화 장치 문제 해결 및 재설정 . |

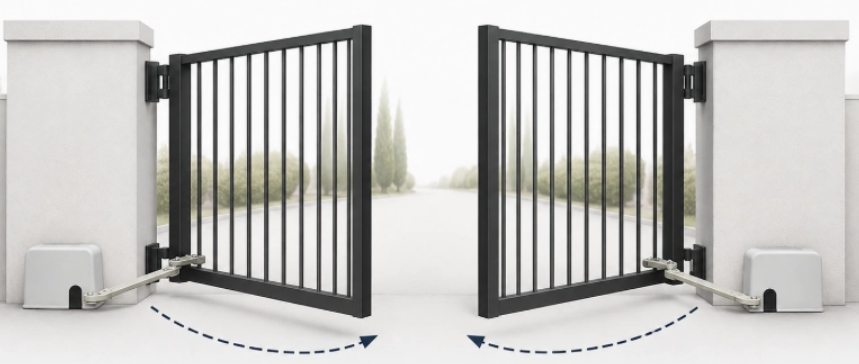

스윙 게이트 오프너는 선형 액추에이터, 관절식 암 또는 지하 드라이브를 사용하여 힌지 포스트 주위를 회전하는 리프를 자동화합니다. 선형 나사 또는 유압식 암은 기둥에 직접 부착되고 관절식 암은 넓은 기둥을 감싸며 지하 장치는 깨끗하고 숨겨진 통합을 제공합니다.
선형 액추에이터는 포스트와 게이트 리프 사이에 부착된 푸시로드를 확장하거나 수축시켜 메인 힌지 핀 주위에 회전 지렛대를 만들어 리프를 흔들게 합니다.
속도보다 미적 표현이 우선시되는 넓은 측면 출입구가 있는 주거 단지, 출입이 제한된 커뮤니티 및 고전적인 건물에 널리 배포됩니다.
지상 트랙이 없어 토목 설치 비용이 절감됩니다.
보이지 않는 지하 또는 매끄러운 선형 암 디자인.
넓거나 깊은 기둥을 위한 다양한 장착 옵션.

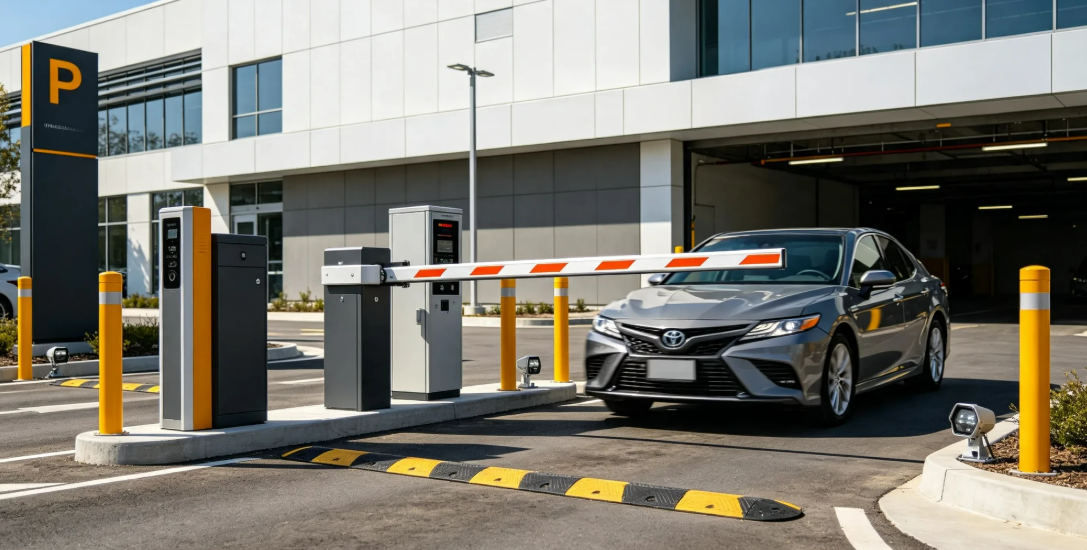

배리어 게이트 시스템은 전체 높이 경계 보안보다는 신속한 교통 흐름 관리에 중점을 둡니다. 균형 잡힌 내부 스프링 어셈블리와 24V DC 모터를 활용하는 경량 알루미늄 붐 암은 0.9~4.0초 만에 수직으로 들어 올려 매일 최대 10,000회의 연속 사이클을 지원합니다.
모터는 균형 잡힌 크랭크 레버리지 시스템을 구동하여 4초 이내에 90도 호를 통해 경량 알루미늄 붐 암을 수직으로 들어 올립니다.
상업용 주차장 구조, 고속도로 요금소, 유통 단지 검문소 및 신속한 고밀도 차량 접근을 관리하는 개인 주차장에 필수적입니다.
1~3초의 빠른 개방 속도로 테일게이팅을 방지합니다.
연속 24/7 작동을 위한 100% 연속 듀티 등급.
최소한의 물리적 설치 공간만 필요로 하는 컴팩트한 하우징입니다.
시스템 보호 팁 : 기계적 스프링 장력 검사, 마모된 고무 범퍼 교체, 루프 감지기 감도 확인을 통해 차량 충돌을 방지합니다. 캐비닛 하우징 재료 선택, 내부 드라이브 구성 및 암 분리 기능에 대해 자세히 알아보려면 배리어 게이트 구성 및 작동 원리 에 대한 심층 분석을 읽어보세요.. |
오프너 아키텍처 중에서 선택하려면 부하 용량, 주기 빈도 및 레이아웃 형상을 평가해야 합니다. 슬라이딩 게이트는 진입로 공간을 절약하고 강한 바람을 견디며, 스윙 게이트는 깔끔한 건축 라인을 제공하며, 배리어 게이트는 고속 차량 처리량을 제공합니다.
슬라이딩 운전자는 진입로 공간을 절약하고 강한 풍하중을 쉽게 처리하는 반면, 스윙 운전자는 깨끗한 아크 간격이 필요하지만 복잡한 트랙 설치를 우회해야 합니다.
슬라이딩/스윙 오프너는 느린 속도에서 전체 높이 경계 물리적 방어를 제공합니다. 배리어 게이트는 등반 방지 보안 장벽 없이 빠른 교통 관리를 제공합니다.
적절한 시스템을 선택하려면 공간 여유 공간, 일일 사용 빈도 및 안전 센서 요구 사항을 평가해야 합니다. 게이트 무게, 듀티 사이클 등급(30% 주거용 vs 100% 산업용) 및 규제 안전 표준(UL 325/EN 12453)을 시설 사양에 맞추십시오.
슬라이딩 형상과 스윙 형상 중에서 선택하기 전에 사용 가능한 측면 유출수, 진입로 스윕 호, 나뭇잎 무게, 재료 마찰 및지면 경사를 평가하십시오.
주거용 부지에는 단속 모터(30%-50%)를 선택하고, 대량 상업용 설치에는 지정된 24V 브러시리스/오일 배스 시스템(70%-100%)을 선택하십시오.
장애물 감지 모터, 안전 광전지, 가장자리, 루프 감지기 및 유연한 RFID 액세스 인터페이스를 사용하여 EN 12453 또는 UL 325 표준을 준수합니다.
나뭇잎 무게와 바람 표면적을 무시하면서 게이트 길이에 따라 모터 크기를 엄격하게 조정하는 것과 같은 일반적인 통합 실수를 피하십시오. 바람이 많이 부는 지역의 견고한 패널 게이트에 표준 스윙 암을 설치하거나, 전기 서지 보호를 생략하거나, 강화되지 않은 석조 기둥에 무거운 구동 장치를 장착하지 마십시오.
무게와 바람 표면적을 무시하면서 게이트 길이에 따라 운영자의 크기를 엄격하게 조정합니다.
바람이 많이 부는 지역의 견고한 패널 게이트에 표준 스윙 암을 설치합니다.
메인 보드에 열 과부하 릴레이 및 낙뢰 서지 억제 장치 생략.
약한 기둥이나 강화되지 않은 콘크리트 기초에 무거운 오프너를 장착합니다.
사전 예방적 시스템 관리 : 기어 랙, 내부 유압유 레벨, 리미트 스위치 브래킷 및 배터리 백업 시스템을 정기적으로 검사하여 긴급 가동 중단 시간을 방지합니다. 계절별 운영 점검 및 예방 관리 지침을 보려면 에 대한 전체 참조 자료를 살펴보세요. 슬라이딩 게이트 유지 관리 및 관리 전략 . |
