자동 게이트 오프너를 프로그래밍하려면 로직 제어 보드에 액세스하고 표시기 LED가 켜질 때까지 LEARN 또는 CODE 버튼을 누른 다음 10초 이내에 원격 송신기의 지정된 버튼을 눌러 RF 신호를 방송하고 제어 보드 LED가 깜박이거나 경고음 시퀀스가 울리면 페어링을 확인하십시오.
자동 게이트 오프너 프로그래밍 방법
다양한 유형의 게이트 오프너 이해
필수 도구 및 준비
자동 게이트 오프너 프로그래밍에 대한 단계별 가이드
다른 리모컨으로 게이트 리모컨을 프로그래밍하는 방법
슬라이딩 게이트 리모컨을 프로그래밍하는 방법
자동 게이트 오프너를 프로그래밍하려면 보드의 LEARN 모드를 트리거하고 일치하는 코드를 전송하여 원격 제어 송신기를 주 제어 보드 RF 수신기와 페어링해야 합니다.
최신 게이트 오프너 전자 장치의 기본 아키텍처는 비휘발성 EEPROM 메모리에 고유한 무선 송신기 식별자를 저장할 수 있는 마이크로컨트롤러에 의존합니다. 자동 게이트 오프너 시스템을 프로그래밍하는 방법을 배울 때 기술자는 이 프로세스가 315MHz, 433.92MHz 또는 868MHz에서 작동하는 무선 주파수 수신기와 휴대용 원격 송신기 간에 안전한 핸드셰이크를 설정한다는 점을 이해해야 합니다. 이 핸드셰이크는 고정 DIP 스위치 코드 또는 Keeloq과 같은 고급 롤링 코드 알고리즘을 활용하여 승인되지 않은 당사자에 의한 신호 복제 또는 코드 캡처를 방지합니다.
프로그래밍 시퀀스 동안 리시버 보드는 물리적 프로그래밍 버튼으로부터 입력 신호를 수신하면 수동 청취 상태로 전환됩니다. 이 상태가 되면 수신기는 리모콘에서 보낸 고유 일련번호, 버튼 코드, 롤링 코드 시드를 캡처합니다. 온보드 마이크로컨트롤러는 내부 메모리 테이블 내에서 이 데이터를 인덱싱합니다. 일단 등록되면 리모콘의 후속 신호 전송은 제어 보드 로직을 트리거하여 릴레이 출력을 활성화하고 모터 구동 회로에 전원을 공급하여 게이트 오프너 메커니즘을 작동시킵니다.
상업용 또는 주거용 설치용 하드웨어를 선택할 때 부적절한 프로그래밍이나 신호 간섭으로 인해 게이트 작동이 간헐적으로 발생할 수 있습니다. 시스템에서 신호 수신이 불규칙하거나 저장된 메모리 코드가 손실된 경우 Ghost Control Gate Opener를 재설정하는 방법 에 대한 기술 가이드를 참조하여 손상된 시스템 레지스터를 지우고 깨끗한 메모리 페어링을 다시 설정해야 할 수 있습니다.
듀얼 마이크로컨트롤러 절연을 사용하여 로직 보드를 설계하는 이유는 무엇입니까? 제조 관점에서 볼 때, H-브리지를 구동하는 기본 모터에서 RF 수신 로직을 분리하면 빠른 스위칭 작업 중에 고전압 모터 스파이크가 비휘발성 메모리 칩을 손상시키는 것을 방지할 수 있습니다. 이는 유럽 엔지니어링 고객이 중공업 환경에서 요구하는 주요 기능입니다.
구성요소 매개변수 | 사양 기술 세부 사항 |
작동 주파수 | 315MHz / 433.92MHz / 868MHz ISM 대역 |
암호화 유형 | 고정 DIP 스위치 코드 / 64비트 롤링 코드 |
저장 용량 | 25~500개 송신기 모델에 따라 다름 |
프로그래밍 창 | 10~30초 활성 시간 초과 |
수신기 감도 | -105dBm ~ -112dBm |
제어 보드 유지 관리: 프로그래밍하기 전에 항상 주 회로 기판 인클로저에 습기 침투, 곤충 침입 또는 먼지 축적이 있는지 검사하십시오. 비전도성 전기 접점 세척제를 사용하여 전자 부품을 청소하고 모든 배선 단자 나사가 조여져 제어 회로 전체의 전압 강하를 방지합니다. |

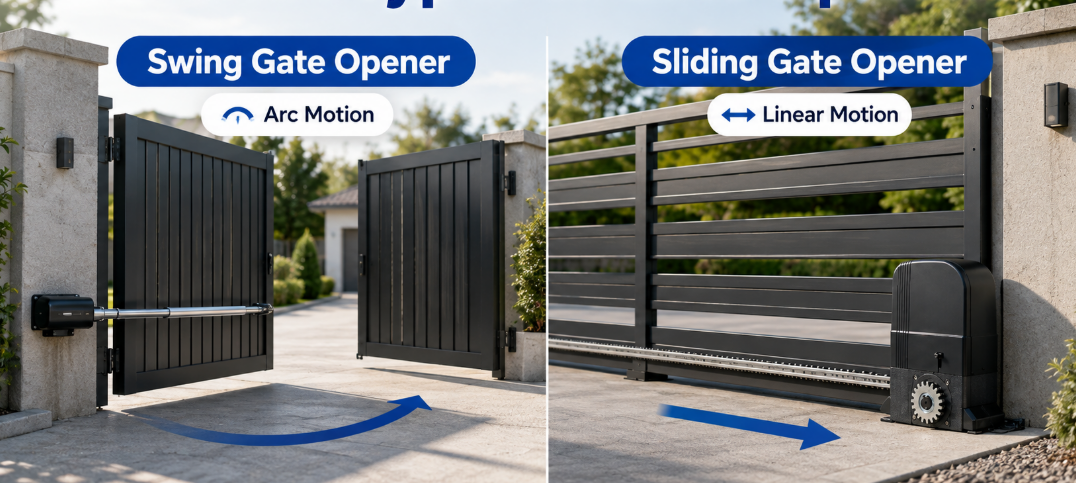

다양한 게이트 오프너 유형은 스윙 또는 슬라이딩 구조 움직임에 특별히 맞춰진 특수 기계식 구동 장치와 제어 보드 로직을 활용합니다.
게이트 오프너를 선택하고 프로그래밍하려면 기본 기계적 동역학 및 전기 부하 프로필을 철저히 이해해야 합니다. 스윙 게이트와 슬라이딩 게이트는 드라이브 운전자에게 근본적으로 다른 물리적 힘을 가합니다. 스윙 시스템은 바람 저항과 호 전체의 힌지 마찰을 극복해야 하는 반면, 슬라이딩 시스템은 선형 관성, 트랙 마찰 및 랙 앤 피니언 토크 요구 사항과 씨름해야 합니다. 결과적으로 제어 보드 펌웨어는 전류 제한, 장애물 감지 임계값 및 가속/감속 소프트 스타트/스톱 곡선을 관리하기 위해 각 기계 레이아웃에 맞게 특별히 맞춤화되었습니다.
엔지니어링 관점에서 현대 산업 고객은 작동 듀티 사이클, 열 방출 및 모터 컨트롤러 효율성을 우선시합니다. BLDC(브러시리스 DC) 및 24V DC 시스템은 뛰어난 속도 조절, 고주파 사이클 중 낮은 열 발생, 원활한 배터리 백업 통합으로 인해 기존 AC 모터를 크게 능가했습니다. 올바른 게이트 오프너 시스템을 선택하면 주변 설치 수명 동안 전자 프로그래밍의 복잡성과 일상적인 유지 관리 일정에 직접적인 영향을 미칩니다.
전자 프로그래밍 시퀀스를 시작하기 전에 계약자는 기본 기계 구조가 건전한지 확인해야 합니다. 자세한 구조 정렬, 포스트 장착 및 랙 설치 절차에 대해서는 전자 설정 루틴을 실행하기 전에 물리적 바인딩을 제거하기 위해 게이트 오프너를 설치하는 방법 에 대한 포괄적인 마스터 가이드를 참조하십시오.
당사의 엔지니어링 팀은 특히 관성 부하와 실제 물리적 장애물을 구별하기 위해 제어 보드를 최적화합니다. 유럽 고객들은 특히 최종 폐쇄 단계에서 매우 민감한 장애물 반전을 유지하면서 무거운 스윙 잎에 대한 시동 전류를 동적으로 증가시키는 조정 가능한 실속력 알고리즘을 높이 평가합니다.
기능 매개변수 | 스윙 게이트 오프너 | 슬라이딩 게이트 오프너 |
기계적 움직임 | 회전호(90° ~ 110°) | 선형 수평 운동 |
일반적인 드라이브 메커니즘 | 선형 액추에이터/관절식 암 | 피니언 기어 및 치아 랙 |
공간 요구 사항 | 넓은 진입로 클리어런스 호 | 평행 울타리 라인 클리어런스 |
풍하중 감도 | 높음(단단한 돛 역할) | 낮음(가이드에 의해 관리되는 측면 압력) |
리미트 스위치 유형 | 내부 홀 효과/기계적 정지 | 자기 스위치/광학 인코더 |
스윙 게이트 오프너 메커니즘은 선형 나사 액추에이터 또는 연결식 암을 사용하여 원형 피벗 축을 따라 게이트 리프를 당기거나 밀어냅니다.
슬라이딩 게이트 오프너 시스템은 게이트 하단 레일을 따라 연속 기어 랙과 맞물리는 구동 피니언 기어가 장착된 고토크 모터를 사용합니다.
적절한 준비를 위해서는 전자 프로그래밍을 시작하기 전에 전기 테스트 도구, 안전 장비를 수집하고 기계적 게이트 균형을 확인해야 합니다.
원격 송신기 또는 제어 보드 프로그래밍을 시작하기 전에 현장 기술자는 엄격한 시운전 전 검사를 수행해야 합니다. 기계적 결합, 불균형 트랙 레일 또는 마모된 경첩으로 인해 문제가 있는 게이트에 전자 이동 제한 또는 원격 제어를 프로그래밍하려고 하면 잘못된 장애물 감지 트리거, 과전류 오류 트립 및 조기 모터 고장이 발생할 수 있습니다. 전력 공급은 안정적이어야 하며 공급 전압은 제어판 사양(110V/220V AC 입력 또는 24V DC 배터리 회로)과 일치해야 합니다.
물리적 도구 외에도 RF 환경을 검증하는 것이 필수적입니다. 근처 전력선, 산업 기계 또는 무선 통신 타워에서 발생하는 주변 전자기 잡음이 높으면 원격 제어 페어링 범위가 심각하게 저하될 수 있습니다. 깔끔하고 체계적인 준비 루틴은 코드 전송 실패를 방지하고 최종 사용자의 장기적인 운영 안정성을 보장합니다.
상업용 프로젝트 입찰에서 설치업체는 일상적으로 전원 공급 장치 안정성을 가장 큰 관심사로 언급합니다. 이 문제를 해결하기 위해 당사의 제어 시스템에는 180V~260V AC 사이에서 안정적으로 작동할 수 있는 넓은 전압 입력 조절 회로가 통합되어 필드 전압 변동으로 인해 학습된 원격 메모리 설정이 지워지지 않도록 합니다.
도구 항목 | 신청 목적 | 필수 사양 |
디지털 멀티미터 | AC/DC 전압 및 연속성 테스트 | CAT III 600V 정격 |
절연 드라이버 세트 | 터미널 블록 조정 및 커버 접근 | VDE 1000V 인증 |
소형 플랫헤드 스타일러스 | DIP 스위치 및 리셋 버튼 조작 | 비전도성 팁 |
깨끗한 걸레와 브러시 | 보드에서 이물질 및 먼지 제거 | 정전기 방지 합성 |
예비 원격 배터리 | 송신기 전력 검증 | CR2032 / 12V 27A 신선한 세포 |
안전 고려 사항: 활성 터미널 블록을 만질 때는 항상 주 AC 전원과 배터리 백업을 분리하십시오. 설정 중에 의도하지 않은 게이트 이동을 방지하기 위해 컨트롤러를 자동 프로그래밍 모드로 전환하기 전에 모든 안전 광전지와 가장자리 센서가 올바르게 배선되었는지 확인하십시오. |

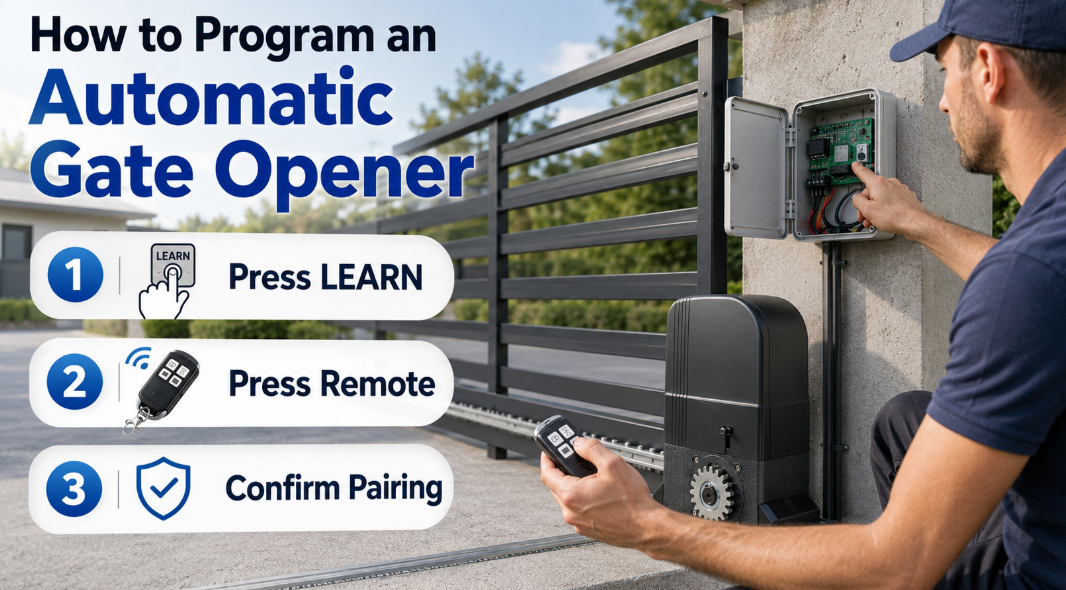

자동 게이트 오프너 프로그래밍에는 로직 보드의 페어링 모드 진입, 리모콘에서 신호 전송 및 성공적인 페어링 확인이 포함됩니다.
최신 게이트 오프너 제어 보드 프로그래밍은 송신기 자격 증명을 수신기의 메모리 버퍼에 등록하도록 설계된 구조화된 전자 절차입니다. 제어 보드 레이아웃은 제조업체마다 다르지만 기본 펌웨어 논리는 표준화된 순서를 따릅니다. 기술자는 상태 LED와 로직 보드에서 방출되는 음향 표시기에 엄격한 주의를 기울여 이러한 단계를 의도적으로 실행해야 합니다.
유럽의 상용 고객은 듀얼 버튼 다중 채널 구성과 결합된 높은 보안 롤링 코드 통합을 자주 요청합니다. 이를 통해 하나의 버튼은 단일 보행자 개방을 활성화하고 다른 버튼은 전체 차량 통과를 트리거할 수 있습니다. 프로그래밍 순서의 각 단계를 이해하면 현장에서 완벽한 실행이 보장됩니다.
트래픽이 많은 애플리케이션에서 장기적인 내구성을 보장하기 위해 전문 설치자는 통합 MCU 제어 보드, 디지털 LED 디스플레이 메뉴 및 고강도 사용을 위해 특별히 제작된 간섭 방지 수신기 모듈을 특징으로 하는 슬라이딩 게이트 오프너 도어 모터 차고 도어 오프너 와 같은 상용 등급 드라이브 솔루션을 선택하는 경우가 많습니다.
상업 고객이 수동 DIP 스위치보다 디지털 LED 프로그래밍 메뉴를 선호하는 이유는 무엇입니까? 디지털 인터페이스는 해안 설치 시 주변 습도와 염수 분무로 인한 기계적 접촉 저하를 제거하여 소프트 스타트 타이밍과 장애물 민감도를 마이크로초 단위로 정밀하게 조정할 수 있습니다.
단계 단계 | 필요한 조치 | 예상되는 이사회 반응 |
1. 찾기 버튼 | 접근 통제 상자; 학습/코드 버튼 식별 | 대기 모드의 보드 상태 LED |
2. 모드 진입 | LEARN 버튼을 2~3초 동안 길게 누르세요. | 표시기 LED가 빨간색/파란색으로 켜짐 |
3. 프로그램 원격 | 원격 송신기에서 원하는 버튼을 누르세요. | LED가 빠르게 깜박임 / 비퍼음 |
4. 확인 | 보드 응답 신호를 기다립니다. | LED가 3번 깜박이거나 고정됩니다. |
5. 원격 테스트 | 5미터 뒤로 물러난 후 프로그래밍된 버튼을 누르세요. | 게이트 릴레이 클릭; 모터 시동 |
6. 종료 모드 | 10초 동안 기다리거나 LEARN 버튼을 한 번 누르세요. | LED가 꺼집니다. 보드가 프로그래밍을 종료합니다. |
비바람에 견디는 제어 상자 인클로저를 열고 주 인쇄 회로 기판(PCB)을 찾아 LEARN, CODE 또는 RF SET이라고 표시된 촉각 스위치를 찾습니다.
근처의 프로그래밍 표시기 LED가 켜질 때까지 LEARN 버튼을 약 2~3초 동안 길게 눌러 보드가 수신 모드에 있음을 나타냅니다.
프로그래밍 LED가 활성화된 동안 휴대용 리모컨 송신기의 특정 버튼을 1~2초 동안 길게 눌러 RF 코드를 전송하세요.
게이트 오프너 제어판의 표시기 LED를 관찰하십시오. 빠르게 깜박이거나 경고음이 들리면 수신기가 송신기 코드를 성공적으로 학습했음을 확인합니다.
제어 캐비닛에서 물러나서 진입로에 모든 장애물이 없는지 확인하고 프로그래밍된 버튼을 눌러 모터 릴레이가 원활하게 활성화되고 게이트가 이동하는지 확인하세요.
10초 후에 제어판이 자동으로 시간 초과되도록 허용하거나 LEARN 버튼을 짧게 눌러 프로그래밍 모드를 종료하고 시스템을 정상 작동 상태로 되돌립니다.
프로그래밍하기 전에 모든 송신기에 새로운 고용량 리튬 배터리가 설치되어 있는지 확인하고, 메모리 버퍼 오버플로를 방지하기 위해 송신기 버튼을 지나치게 오랫동안 누르지 마십시오.
자동 폐쇄를 활성화하려면 제어 보드에서 AUTO CLOSE DIP 스위치 또는 디지털 메뉴 설정을 찾아 ON 위치로 전환하고 트리머 전위차계(TRIM-CLOSE)를 조정하여 게이트가 자동으로 닫히는 방향을 바꾸기 전에 원하는 일시 중지 지연 시간(일반적으로 5~120초)을 설정합니다.
작동 조정 팁: 항상 안전 적외선 광전지와 함께 자동 폐쇄 타이머를 설정하십시오. 주 정지 입력에 연결된 활성 보조 끼임 방지 장치 없이 자동 닫기 기능을 활성화하지 마십시오. |
게이트 리모컨 간 코드 복제 또는 전송을 통해 사용자는 주 제어 상자 패널을 열지 않고도 송신기 액세스를 복제할 수 있습니다.
직접적인 원격-원격 프로그래밍(종종 일대일 복제 또는 무선 코드 학습이라고 함)은 많은 최신 게이트 오프너 라디오 수신기에서 지원하는 편리한 기능입니다. 이 절차를 통해 시설 관리자 또는 주택 소유자는 제어 보드 하우징에 물리적으로 접근하지 않고도 추가 송신기를 프로그래밍할 수 있습니다. 이는 주 전기 캐비닛을 열면 안전 위험이 발생하거나 작동 중단 시간이 발생하는 상업 환경이나 다가구 단지에서 특히 유리합니다.
프로세스는 제어 시스템이 고정 코드 주파수를 사용하는지 아니면 자체 학습 롤링 코드 기술을 사용하는지에 따라 달라집니다. 고정 코드 시스템에서 새 리모컨은 마스터 리모컨에서 직접 펄스 폭 변조(PWM) 시퀀스를 물리적으로 복사합니다. 롤링 코드 시스템에서 마스터 리모컨은 인증 브리지 역할을 하여 제어 보드 수신기에 무선으로 원격 학습 창을 열어 보조 송신기를 수락하도록 지시합니다.
시설 관리자는 대량의 사용자 원격 장치를 관리하기 위해 무선 복제에 우선순위를 두는 경우가 많습니다. 당사의 제품 엔지니어링에는 현지화된 마스터 송신기 잠금 기능이 통합되어 있습니다. 이는 마스터 관리 키 시퀀스를 먼저 입력하지 않는 한 무단 사용자가 리모콘을 자체 복제하는 것을 방지하여 편의성과 보안 사이의 이상적인 균형을 유지합니다.
복제 매개변수 | 고정 코드 원격 | 롤링 코드 리모트(Keeloq) |
물리적 거리 | 위에서 위로 터치(1~2cm) | 수신기의 RF 범위 내(2~5m) |
마스터가 필요합니까? | 예, 활성 원래 원격 | 예, 승인된 마스터 원격 |
보드 액세스가 필요합니까? | 아니요 | 아니요(무선 학습이 활성화된 경우) |
코드 보안 수준 | 낮음(정적 비트 시퀀스) | 높음(암호화된 동적 키) |
전송 기간 | 3~5초 | 10~15초 |
원래 리모컨과 대상 리모컨이 모두 동일한 무선 주파수(예: 433.92MHz)에서 작동하는지, 마스터 리모컨에 완전히 충전된 배터리가 있는지 확인하세요.
마스터 리모콘과 대상 리모콘을 나란히 또는 위에서 위로 배치한 다음 LED 표시기가 계속 켜져 있을 때까지 마스터 리모콘의 버튼을 길게 누릅니다.
마스터 리모컨 버튼을 누른 상태에서 LED가 빠르게 깜박일 때까지 새 리모컨의 대상 버튼을 길게 누르면 성공적인 RF 코드 복사가 확인됩니다.
보안 수준이 높은 특정 제조업체에서는 대상 리모컨을 등록하기 전에 숨겨진 후면 버튼이나 마스터 리모컨의 특정 2버튼 키 조합을 눌러 수신기 인증을 실행하도록 요구합니다.

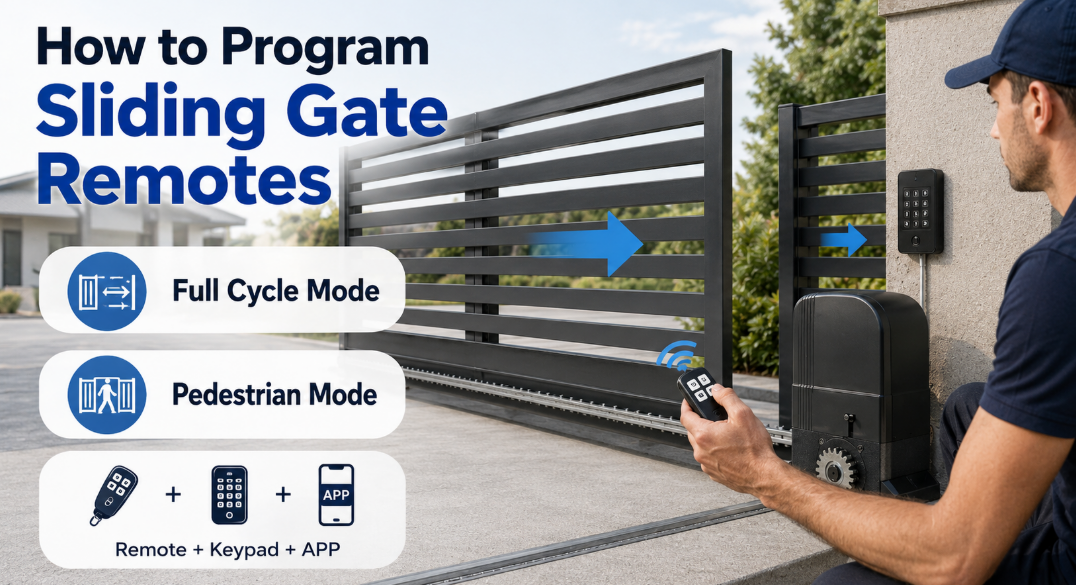

슬라이딩 게이트 리모컨을 프로그래밍하려면 자기 제한 스위치와 안전 센서를 구성하는 동시에 송신기 버튼을 슬라이딩 게이트 컨트롤러에 동기화해야 합니다.
슬라이딩 게이트 오프너(Sliding Gate Opener) 구동 장치는 모터 전력, 관성 모멘텀 및 빠른 응답 주기가 정밀한 전자 타이밍을 요구하는 강력한 경계 자동화 범주를 나타냅니다. 슬라이딩 게이트 오프너 리모콘을 프로그래밍할 때 기술자는 간단한 열기/닫기 릴레이 기능뿐만 아니라 보행자 모드(1미터 부분적으로 게이트 열기)와 전체 차량 사이클 모드와 같은 다기능 모드를 구성하는 경우도 많습니다.
또한 고성능 슬라이딩 게이트 시스템에는 원격 명령, 자기 또는 광학 제한 스위치 피드백, 전자 소프트 스타트/소프트 스톱 가속 램프 간의 통합 교정이 필요합니다. 부적절한 프로그래밍 순서는 이동 정지에 대한 기계적 충격을 발생시켜 물리적 기어 랙 마모를 가속화할 수 있습니다.
슬라이딩 게이트 오프너 도어 모터 차고 도어 오프너 와 같은 당사의 견고한 드라이브 솔루션은 다중 채널 원격 프로그래밍, 디지털 토크 조정 및 최대 작동 안전을 위해 설계된 즉각적인 장애물 반전 로직을 지원하는 고급 마이크로프로세서 보드를 활용합니다. 또한 슬라이딩 게이트 오프너 도어 모터 차고 도어 오프너 모듈이 장착된 시스템은 극한의 실외 환경에 대해 매우 조용한 기어 결합, 높은 열 효율 및 IP55 내후성 보호 기능을 제공합니다.
산업 엔지니어가 슬라이딩 시스템에 비접촉식 자기 리미트 스위치를 고집하는 이유는 무엇입니까? 기계식 마이크로스위치는 겨울에 레버가 동결되고 습한 기후에서 접촉 부식이 발생합니다. 비접촉 홀 효과 센서는 환경 조건에 관계없이 정확한 마이크로 밀리미터 정지 지점을 유지하면서 물리적 마모가 전혀 발생하지 않습니다.
작동 모드 | 원격 버튼 구성 | 기능 및 게이트 응답 |
전체 사이클 모드 | 버튼 1(단일 채널) | 리미트 스위치를 위한 완전 개방 및 폐쇄 이동 |
보행자 모드 | 버튼 2(듀얼 채널) | 보행자 접근을 위한 부분 개방(약 1m) |
정지/비상 | 버튼 3(다중 채널) | 즉각적인 모터 제동 및 움직임 유지 |
키패드 액세스 | 4~6자리 PIN 코드 | 프로그래밍된 수신기 코드와 일치하는 RF 신호를 전송합니다. |
슬라이딩 게이트 오프너 장치는 높은 토크의 전기 모터와 랙 앤 피니언 변속기를 활용하여 회전 구동을 지상 트랙을 따라 부드러운 선형 주변 이동으로 변환합니다.
슬라이딩 게이트 제어판에 액세스하여 전체 차량 여행 페어링의 경우 LEARN 버튼을 한 번 누르고 보행자 모드 페어링의 경우 두 번 누른 다음 원하는 원격 버튼을 눌러 코드를 메모리에 잠급니다.
슬라이딩 게이트 오프너용 무선 출입 키패드를 프로그래밍하려면 키패드에 마스터 프로그래밍 코드를 입력하고 게이트 제어 보드의 LEARN 버튼을 누른 다음 키패드에 선택한 액세스 PIN을 입력하고 ENTER/SEND 키를 눌러 무선 RF 코드를 등록하세요.
슬라이딩 게이트 유지 관리 팁: 하단 기어 랙에 나뭇잎, 자갈, 얼음이 없도록 유지하십시오. 원격 작동 중 이동 제한 오류를 방지하려면 자기 리미트 스위치 픽업 센서를 주기적으로 점검하여 자석 브래킷의 5mm~10mm 내에 정렬되어 있는지 확인하십시오. |
자동 게이트 오프너를 프로그래밍하는 방법을 익히는 것은 상업, 산업 및 주거 현장 전반에 걸쳐 원활하고 안전하며 안정적인 출입 통제를 보장하는 데 필수적인 기술입니다. 기계적 균형 확인, 적절한 드라이브 메커니즘 선택부터 로직 보드 액세스, LEARN 루틴 실행, 안전 액세서리 교정에 이르기까지 체계적인 접근 방식을 따르면 설치자와 시설 관리자는 작동 중단 시간을 없애고 보안 취약성을 방지할 수 있습니다. 단일 스윙 게이트 오프너 암을 설정하든 높은 토크의 슬라이딩 게이트 오프너 모터를 시운전하든 올바른 전기 프로토콜, 배터리 유지 관리 일정 및 RF 페어링 단계를 준수하면 최적의 장기 시스템 성능이 보장됩니다. 현대의 게이트 자동화는 스마트 연결과 고급 암호화를 통해 지속적으로 발전하여 정밀한 전자 프로그래밍이 강력한 경계 보호의 초석이 되었습니다.
