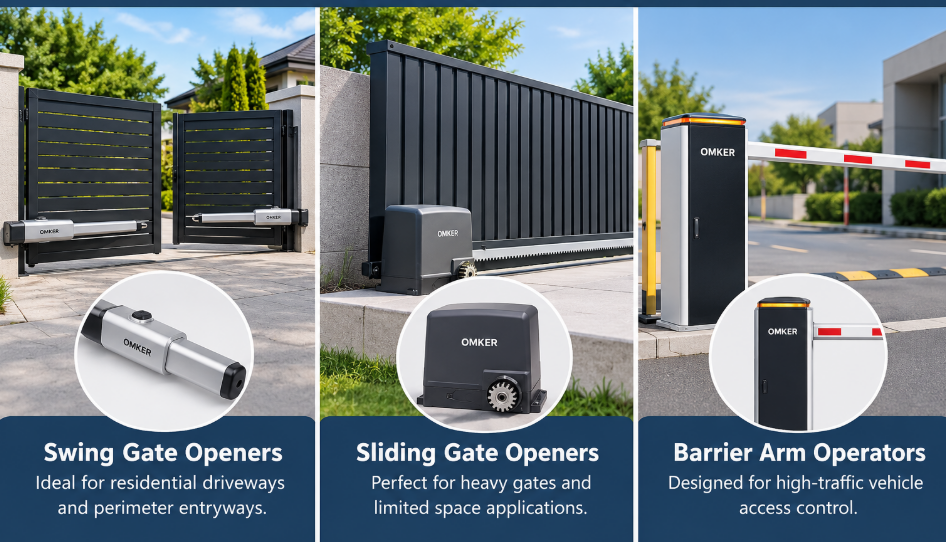

스윙 게이트 오프너
슬라이딩 게이트 오프너
배리어 암 오퍼레이터
필수 도구 및 준비
자동 게이트 오프너 프로그래밍에 대한 단계별 가이드
다른 리모컨으로 게이트 리모컨을 프로그래밍하는 방법
다양한 자동 게이트 시스템은 선형 액추에이터, 관절형 암, 랙 앤 피니언 슬라이딩 모터, 고속 배리어 암 등 특수한 기계 구동 구조를 활용하며 각각 고유한 한계 설정 절차와 수신기 프로그래밍 구성이 필요합니다.
적절한 드라이브 아키텍처를 선택하는 것은 물리적 공간 가용성, 게이트 자재 무게, 일일 사용 주기 및 환경 요구 사항에 따라 달라집니다. 자동 액세스 하드웨어에 대한 자세한 기술 지침은 과 같은 권위 있는 건축 엔지니어링 리소스를 참조하세요 전기 게이트 자동화에 대한 Wikipedia 항목 . 게이트에 전력을 공급하는 물리적 메커니즘을 이해하면 정확한 제한 구성, 올바른 토크 프로그래밍 및 무선 출입 제어와의 원활한 통합이 보장됩니다.
시스템 제어 로직 보드는 게이트 메커니즘의 물리적 요구 사항에 따라 다릅니다. 이중 리프 스윙 게이트는 리프가 겹치는 것을 방지하기 위해 동기화된 릴레이 타이밍이 필요한 반면, 슬라이딩 게이트는 지면 트랙을 따라 선형 운동량과 마찰을 처리하기 위해 정밀한 인코더 보정이 필요합니다. 배리어 암은 대량 차량 교통 통제를 위해 신속한 개폐 주기를 우선시합니다. 각 메커니즘에는 리미트 스위치, 자동 닫기 타이머 및 저항 감도 설정을 위한 맞춤형 로직 보드 매개변수가 필요합니다.
스윙 게이트 오프너는 전기 기계식 선형 액추에이터 또는 관절식 암을 사용하여 고정 힌지 축을 따라 나뭇잎을 스윙합니다. 견고한 상업용 스윙 게이트 오프너 솔루션은 주거용 진입로와 주변 출입구에 안정적인 자동 피벗 이동을 제공합니다.
슬라이딩 게이트 오프너는 게이트 패널에 부착된 수평 강철 기어 랙을 구동하는 견고한 회전 기어 모터를 사용합니다. 상업용 슬라이딩 게이트 오프너를 설치하면 제한된 수평 공간에서도 지상 트랙을 따라 부드러운 선형 이동이 보장됩니다.
배리어 암 운전자는 고속 토크 모터를 활용하여 빠른 차량 접근 제어를 위해 붐 암을 올리고 내립니다. 현대식 배리어 게이트를 배치하면 상업용 주차 시설과 유료 검문소의 고밀도 교통 흐름이 최적화됩니다.
자동 게이트 시스템 프로그래밍을 준비하려면 제어 보드에 전원을 공급하기 전에 필수 안전 장비, 회로 테스트 도구, 수동 오버라이드 키를 수집하고 관련 시스템 액세서리를 구성해야 합니다.
들어오는 전력 안정성 및 라인 전압을 확인하기 위한 디지털 멀티미터(AC/DC 600V CAT III 등급)
전선 단자 조정을 위한 VDE 인증 절연 드라이버 및 플라이어
원격 신호 전송 강도를 테스트하기 위한 RF 주파수 스캐너(300MHz~868MHz)
수동 보정 중에 구동 기어를 분리하기 위한 제조업체 수동 해제 키
ANSI Z87.1 승인 눈 보호 및 전기 안전 장갑
전원을 공급하기 전에 광전지 및 루프 감지기와 같은 특수 도어 오프너 액세서리 검증
자동 게이트 제어 보드 프로그래밍에는 보드 메모리 지우기, 제한 스위치 설정, 수신기 학습 모드로 전환, 무선 원격 송신기 페어링, 자동 닫기 타이머 설정, 힘 감도 조정, 기능 안전 테스트 수행 등의 7단계 순서가 포함됩니다.
엄격한 프로그래밍 프로토콜을 따르면 작동 결함을 방지하고 신호 혼선을 제거하며 국제 도어 안전 지침(ISO 9001 품질 관리 및 CE 안전 표준 포함) 준수를 보장합니다. 표준 제어 보드 배선 및 기능 단자 다이어그램을 검토하려면 와 같은 기술 가이드를 참조하십시오 . 무선 주파수 장치 준수 표준에 대한 연방 통신 위원회 장비 인증 데이터베이스
①1단계: 제어 보드 메모리 재설정 실행 초기 프로그래밍을 시작하기 전에 확인되지 않은 송신기 코드를 제거하십시오. 주 AC 전원을 분리하거나 시스템 회로 차단기를 끄십시오. 메인 컨트롤러 인쇄 회로 기판(PCB)에 접근하려면 보호 하우징 상자를 엽니다. 기본 코드 프로그래밍 키( |
②2단계: 기계식 또는 자기식 리미트 스위치 교정: 게이트 패널의 정확한 물리적 개폐 위치 설정 수동 작동 키를 사용하여 모터 클러치 잠금 장치를 해제하면 게이트 리프나 패널이 손으로 자유롭게 움직일 수 있습니다. 게이트 패널을 수동으로 완전히 닫힌 위치로 밀거나 흔든 다음 내부 리미트 스위치 암에 딸깍 소리가 날 때까지 랙의 폐쇄 리미트 스톱 캠 또는 자기 트리거 블록을 조정합니다. 패널을 수동으로 완전히 열린 위치로 이동하고 이에 따라 개방 제한 스위치 블록을 조정하십시오. 모터 수동 클러치 잠금 장치를 다시 체결하십시오. 본체의 전원을 켜고 개방 사이클을 시작하여 모터가 물리적, 기계적 구속이나 벽 충격 없이 두 경계 한계에서 정확하게 전원을 차단하는지 확인합니다. |
③3단계: 수신기를 무선 학습 모드로 전환 새로운 원격 코드를 수락하려면 수신기 프로그래밍 창을 엽니다. 메인 PCB 제어 보드에서 학습 버튼을 1초 동안 잠깐 누르세요. 제어 보드의 기본 전원 표시기 LED 또는 상태 표시등이 빨간색으로 꺼지거나 켜집니다. 이는 수신기 마이크로 컨트롤러가 활성 RF 신호 학습 모드에 진입했음을 나타냅니다. 이 학습 창은 일반적으로 유효한 신호 페이로드가 감지되지 않으면 자동으로 시간 초과되기 전 10~15초 동안 활성 상태로 유지됩니다. |
④4단계: 원격 송신기를 제어 수신기에 페어링: 고유한 송신기 코드 서명을 수신기 메모리에 저장 제어 보드 상태 LED가 활성 학습 모드를 나타내는 동안 제어 인클로저에서 약 1~2m 거리를 유지하십시오. 무선 원격 송신기에서 원하는 대상 버튼을 연속으로 두 번 누르십시오(또는 보드 프로토콜에 따라 2초 동안 누르십시오). 제어 PCB의 LED 표시기가 세 번 빠르게 깜박이고 부저음이 울리면 새 송신기 코드가 확인되어 메모리에 저장되었음을 확인합니다. 사이트 액세스에 필요한 추가 원격 송신기에 대해 이 단계를 즉시 반복하십시오. |
⑤5단계: 자동 닫힘 지연 및 장애물 민감도 구성 자동 닫힘 타이머 및 핀치 방지 안전 임계값 설정 자동 닫기 기능을 활성화하려면 PCB 보드에서 빨간색 DIP 스위치 블록을 찾으세요. DIP 스위치 3( |
⑥6단계: 안전 센서 리바운드 및 수동 오버라이드 테스트 수행 적외선 광전지 기능 및 수동 해제 메커니즘 검증 지상에서 20cm 높이의 진입로 개구부를 가로질러 적외선 광전지 쌍을 배치합니다. 새로 프로그래밍된 리모콘을 통해 게이트 닫힘 사이클을 트리거합니다. 게이트가 활발히 닫히는 동안 불투명한 테스트 개체로 적외선 안전 빔을 차단합니다. 제어 보드는 즉시 모터 동작을 멈추고 패널 이동을 완전히 열린 위치로 되돌려야 합니다. 다음으로, 모터에 전원이 공급되는 동안 기계식 클러치를 잠금 해제하여 비상 키 무시를 테스트하고 내부 기어박스를 손상시키지 않고 게이트 패널을 수동으로 이동할 수 있도록 구동 전원이 안전하게 분리되는지 확인합니다. |
⑦ 7단계: 최종 보드 인감 및 문서 다운로드 안전한 전기 인클로저 및 아카이브 설정 문서 모든 와이어 터미널 블록 나사가 완전히 조여졌는지 확인하고 습기, 먼지 및 곤충이 고전압 하우징 인클로저에 유입되는 것을 방지하기 위해 보호 고무 케이블 그로밋이 올바르게 장착되었는지 확인하십시오. 비바람에 견디는 제어 상자 덮개를 단단히 닫고 걸쇠를 걸치십시오. 제조업체의 공식 슬라이딩 게이트 오프너 사용자 설명서 PDF를 검토하여 전체 시스템 설정 및 유지 관리 절차의 디지털 사본을 보관하세요.. |
활성 구동 모터의 이러한 송신기 페어링 시퀀스, 제어 보드 배선 및 기계적 한계 설정에 대한 실제 데모를 보려면 아래의 단계별 비디오 튜토리얼을 시청하십시오.
다른 리모컨으로 게이트 리모컨을 프로그래밍하려면 기본 조작자 제어 상자를 열지 않고도 저장된 무선 주파수 신호 프로필을 기존 마스터 리모컨에서 새로운 학습 가능 복제 송신기로 직접 전송해야 합니다.
원격 간 복제(RF 코드 학습)는 시설 관리자, 자산 개발자 및 보안 담당자가 현장에서 액세스 송신기를 복제할 수 있는 빠르고 효율적인 방법을 제공합니다. 이 방법은 메인 컨트롤러 PCB에 접근할 필요가 없으므로 바쁜 상업 환경에서 시간을 절약하고 제어 보드 배선이 중단되는 것을 방지합니다. 이 프로세스에는 기능적이고 페어링된 기본 마스터 리모콘과 호환되는 학습 수신기 또는 동일한 전송 주파수 대역에서 작동하는 자체 학습 리모콘이 필요합니다.
기능 매개변수 | 표준 고정 코드 원격 | 최신 RF/블루투스 스마트 리모컨 |
프로그래밍 인터페이스 | 수동 8-12 핀 DIP 스위치 | 무선 RF 학습 / 스마트폰 앱 동기화 |
작동 주파수 | 315MHz / 433.92MHz 고정 | 다중 대역 315/433/868MHz + Bluetooth 저에너지 |
코드 암호화 보안 | 정적 바이너리 문자열(높은 복제 위험) | 동적 롤링 코드/암호화된 토큰 |
보드 액세스 요구 사항 | 직접 DIP 일치에는 필요하지 않습니다. | 무선 근접 페어링을 사용하여 우회됨 |
최대 전송 범위 | 30~50미터 | 최대 100미터(가시선) |
두 송신기 준비: 작동 중인 마스터 리모콘과 새로운 학습 리모콘을 비금속 표면에 나란히 놓고, 상단 전송 헤드를 서로 1~3cm 이내에 배치하여 최대 RF 신호 전송 강도를 보장합니다.
새 리모컨에서 코드 학습 모드 들어가기: 새 복제 리모컨에서 버튼 1(열기)과 버튼 2(닫기)를 동시에 3초 동안 길게 누릅니다. 새 리모컨의 상태 LED가 빠르게 깜박이며 내부 마이크로 컨트롤러가 수신 무선 주파수 페이로드를 기록할 준비가 되었음을 나타냅니다.
마스터 신호 전송: 원래 마스터 리모콘의 활성 기능 버튼을 길게 누릅니다. 마스터 송신기는 인코딩된 보안 비트 키를 지속적으로 브로드캐스팅하기 시작합니다.
캡처 및 저장 코드 페이로드: 마스터 버튼을 누른 상태에서 새로운 학습 리모컨의 대상 버튼을 길게 누릅니다. 새 리모컨의 LED 표시등이 3번 깜박이고 2초간 켜진 후 꺼집니다. 이 시각적 신호는 코드 프로필이 새 송신기의 비휘발성 메모리 뱅크에 저장되었음을 확인시켜 줍니다.
작동 거리 및 성능 확인: 자동 게이트에서 안전한 거리(약 10~15m 거리)까지 도보로 이동한 후 새로 프로그래밍된 버튼을 누릅니다. 제어 수신기가 명령을 수신하는 즉시 구동 모터를 활성화하여 완전한 원격-원격 신호 호환성을 확인하는지 확인하십시오.
