자동 슬라이딩 게이트 메커니즘은 어떻게 작동합니까?

자동 슬라이딩 게이트 메커니즘은 동기화된 전기 기계 시스템을 통해 작동합니다. 전기 기어 모터는 랙 및 피니언 드라이버를 사용하여 회전 에너지를 선형 운동으로 변환하고, 롤러 트랙으로 지지되고, 디지털 로직 보드로 제어되며, 광학 또는 압력 안전 센서로 보호됩니다.

목차

• 자동 슬라이딩 게이트 작동 방식

• 주요 기계 및 전자 부품

• 자동 슬라이딩 게이트의 장점

• 올바른 구동 모터 및 컨트롤러 선택

• 유지보수 팁 및 장기 운영 지침

자동 슬라이딩 게이트 작동 방식

자동 슬라이딩 게이트 뒤에 있는 기본 메커니즘은 고속, 저토크 회전력을 단단한 트랙을 가로지르는 제어된 선형 움직임으로 변환하는 데 의존합니다. 원격 제어, 액세스 터미널 또는 자기 루프 감지기를 통해 신호가 시작되면 제어 보드는 전기 모터 드라이브에 전원을 공급합니다. 모터는 게이트 리프의 하단 빔을 따라 장착된 연속 기어 랙과 직접 맞물리는 강화 강철 피니언 기어를 구동합니다. 이러한 기어-랙 맞물림은 모터 회전을 가이드 롤러 어셈블리를 따라 안정적인 수평 이동으로 변환합니다.

현대의 고성능 경계 게이트는 단순한 단일 속도 AC 유도 드라이브가 아닌 가변 주파수 변환 기술을 통합합니다. 주파수 변환을 통해 메인 제어 모듈은 입력 전압 주파수를 동적으로 변경하여 다양한 이동 단계에서 모터 출력 속도를 관리할 수 있습니다. 구동 시스템은 소프트 스타트를 시작하여 장착 하드웨어를 급격하게 움직이지 않고 무거운 게이트 리프를 가속하고, 빈 개구부를 가로질러 고속 이동 단계로 전환하고, 게이트가 리미트 스위치에 접근할 때 소프트 정지를 실행합니다. 이 관리되는 속도 곡선은 기어 톱니를 마모시키고 장착 볼트를 전단시키며 기계적 서비스 수명을 단축시키는 갑작스러운 운동 충격을 제거합니다.

완벽한 선형 궤적을 유지하기 위해 게이트 리프는 지상 트랙을 따라 이동하는 동안 상단 가이드 롤러에 의해 수직으로 유지되거나 캔틸레버 구조로 매달려 있습니다. 캔틸레버 구성에서는 게이트 리프가 진입로 입구 위에 떠 있으며 하단 가이드 트랙 내부에 설치된 내부 롤러 캐리지에 의해 지지됩니다. 랙이 회전 피니언 위로 이동하면 제한 스위치(물리적 기계식 레버 또는 비접촉식 자기 센서)가 위치 신호를 메인 마더보드로 다시 보내 전력을 차단하거나 정확하게 결정된 끝 위치에서 소프트 제동을 실행합니다.

• 선형 드라이브 변환: 정밀한 기어 랙 인터페이스를 통해 모터 토크를 연속 수평 모션으로 직접 변환합니다.

• 가변 주파수 속도 제어: 가변 주파수 변환을 활용하여 부드러운 가속 및 감속 정지를 제공하고 내부 구동 기어를 보호합니다.

• 위치 모니터링: 자기 제한 센서 또는 광학 인코더를 사용하여 일관된 정지 정확도를 보장하고 구조적 충격을 방지합니다.

지속적인 작동 기능이 필요한 중공업 응용 분야의 경우 특수 가변 주파수 변환 슬라이딩 게이트 모터가 열 안정성을 유지하는 동시에 고질량 리프 이동을 관리합니다.

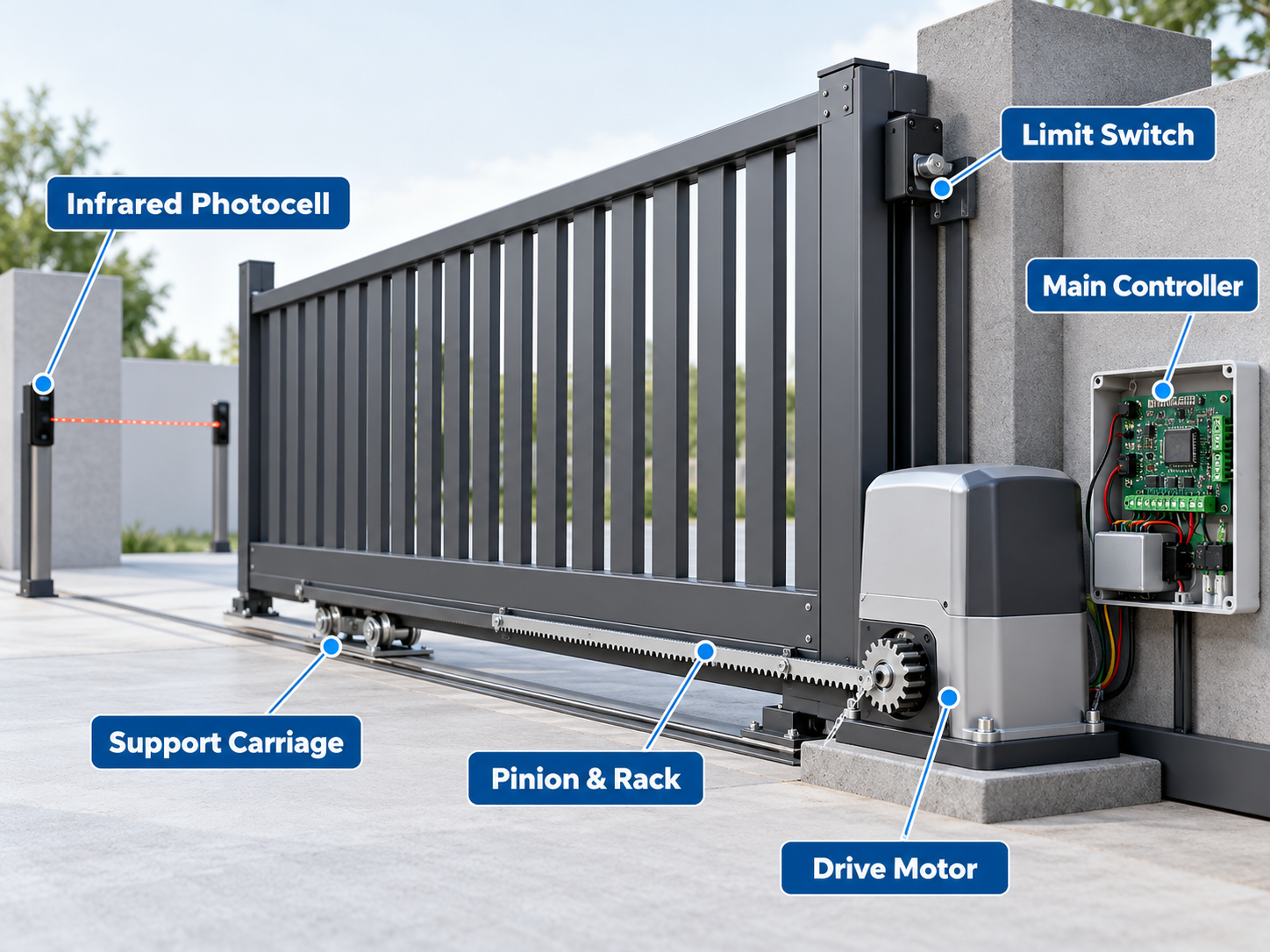

주요 기계 및 전자 부품

자동 슬라이딩 게이트 시스템은 기계적 하중 지지 부품, 동력 전달 하드웨어 및 저전압 제어 전자 장치의 통합 조립체로 기능합니다. 각 구성 요소는 지속적인 사이클 듀티, 환경 산화 및 진동을 견딜 수 있도록 설계되어야 합니다. 전기 구동 장치에는 최소 IP44 또는 IP54 유입 보호 수준 등급의 내후성 인클로저 내에 모터, 기어박스, 단자 블록 및 제어 인터페이스가 들어 있습니다.

기계식 구동계는 정밀 기어링에 의존합니다. 강철 또는 강화 나일론 랙은 게이트 리프의 전체 길이를 따라 볼트로 고정됩니다. 강철 랙은 1,000kg을 초과하는 중부하 산업용 설치에 선택되는 반면, 나일론 캡슐형 강철 랙은 조용한 주거 환경이나 사무실 환경에서 소음 감소 기능을 제공합니다. 제어 보드는 처리 센터 역할을 하며 안전 광전지, 푸시 버튼, 루프 감지기 및 무선 수신기로부터 입력을 수신하는 동시에 모터 드라이브 및 경고 비콘에 대한 출력 명령을 실행합니다.

안전 하드웨어 구성요소는 장애물 감지 시 게이트 이동을 방해하여 사고를 예방합니다. 적외선 활성 광전지는 게이트 통로를 가로질러 보이지 않는 광선을 투사합니다. 이 빔을 차단하면 즉시 제어 논리에 정지 및 역방향 이동 신호가 전달됩니다. 또한 물리적 안전 가장자리(내부 전도성 접촉 스트립이 있는 고무 범퍼 또는 무선 압력 모니터)는 물리적 접촉에 반응하여 힘 제한에 대한 EN 12453과 같은 안전 표준을 충족합니다.

• 구동 엔진 어셈블리: 열 보호, 오일 배스 또는 무거운 그리스 기어링, 정전 시나리오를 위한 수동 해제 클러치를 통합합니다.

• 구조적 하드웨어 세트: 지면 트랙, 가이드 롤러 및 엔드 스톱은 콘크리트 기초 전체에 정적 및 동적 하중을 분산시킵니다.

• 안전 및 센서 네트워크: 광학 센서, 접점 범퍼 및 전류 감지 과부하 제한을 결합하여 차량과 보행자를 보호합니다.

구조적 레이아웃, 트랙 선택 및 전체 현장 준비 단계에 대한 광범위한 개요를 얻으려면 슬라이딩 게이트에 대한 최종 가이드를 살펴보세요..

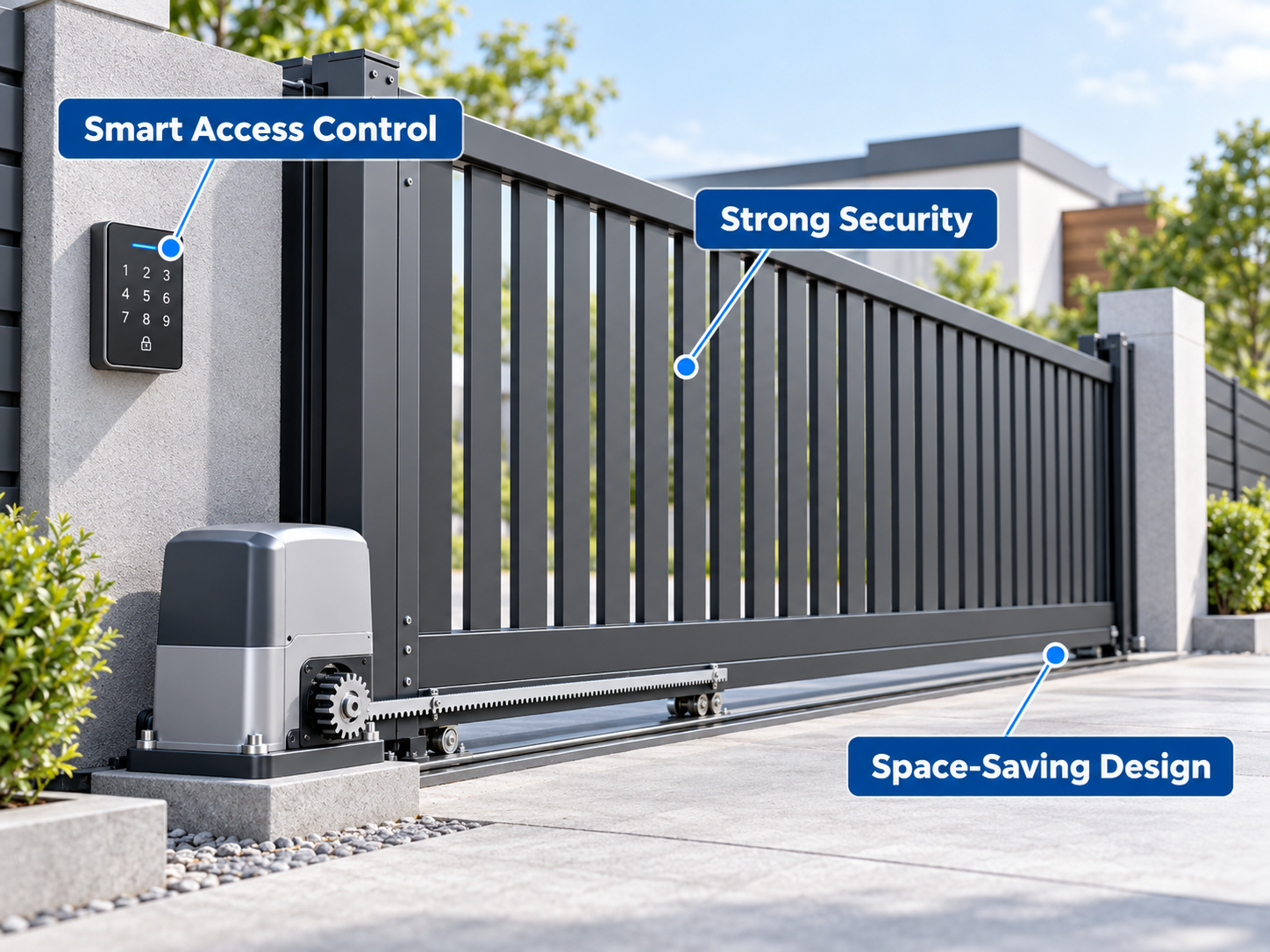

자동 슬라이딩 게이트의 장점

자동 슬라이딩 게이트는 스윙 게이트 구성에 비해 뚜렷한 공간 절약 이점을 제공합니다. 슬라이딩 리프가 인접한 울타리 선과 평행하게 이동하기 때문에 전체 진입로 주변이 깨끗하게 유지됩니다. 차량은 바깥쪽으로 열리는 패널과 접촉할 위험 없이 게이트 라인까지 직접 정차할 수 있습니다. 이 레이아웃은 사용 가능한 주차 공간을 최대화하고 좁은 상업용 진입로 또는 바쁜 산업용 적재 공간을 따라 접근 제어를 단순화합니다.

구조적 및 보안적 관점에서 슬라이딩 게이트는 강제 물리적 진입에 대한 탁월한 저항력을 제공합니다. 닫힌 슬라이딩 게이트 리프는 엔드 캐치 포켓에 고정되어 있으며 견고한 랙 앤 피니언 구동 시스템에 의해 고정되므로 특수 중장비 없이는 강제로 여는 것이 거의 불가능합니다. 이와 대조적으로 스윙 게이트 암은 바람 하중이나 물리적 충격을 받을 때 힌지와 운전자 암에 심각한 응력을 가하는 긴 레버 역할을 합니다.

최신 보안 인프라와의 통합은 또 다른 주요 운영상의 이점입니다. 최신 게이트 오프너 내부의 저전압 제어 인터페이스는 RFID 카드 판독기, 번호판 인식(LPR) 카메라, 생체 인식 키패드 및 모바일 앱 모듈과의 연결을 지원합니다. 가변 속도 드라이브와 결합된 슬라이딩 게이트는 차량이 지나간 후 ​​빠르게 닫힐 수 있어 뒷문 진입 위험을 최소화하고 지속적인 현장 경계 보안을 유지합니다.

1. 공간 최적화: 진입로 개구부 내부 또는 외부에 공간이 필요하지 않아 차량 보관 용량이 극대화됩니다.

2. 높은 보안 및 바람 저항: 지상 트랙 및 엔드 포스트와의 견고한 결합은 물리적 침입 및 강한 바람에 대한 높은 저항을 제공합니다.

3. 원활한 액세스 제어 통합: 산업용 액세스 모니터링, 자동 티켓팅 및 보안 관리 플랫폼과 직접 연결됩니다.

접근 주기가 빈번한 물류 단지 또는 차고 입구용 시스템을 지정할 때 자동 중부하 슬라이딩 게이트 오프너를 선택하면 내부 모터 권선이 과열되지 않고 장기간 연속 작동이 보장됩니다.

올바른 구동 모터 및 컨트롤러 선택

적절한 게이트 드라이브 메커니즘을 선택하려면 구조적 게이트 매개변수, 주변 작동 조건 및 예상 일일 주기 빈도를 평가해야 합니다. 게이트 리프의 총 무게와 길이에 따라 최소 시동 토크 요구 사항이 결정됩니다. 그러나 견고한 패널 또는 목재 클래드 게이트의 바람 저항 요소는 작동 중 부하력을 증가시킬 수 있으므로 운영자는 게이트의 순 정적 중량보다 30% ~ 50% 높은 모터 크기를 선택해야 합니다.

모터 드라이브 토폴로지는 시스템 성능에 중요한 역할을 합니다. 가변 주파수 AC 드라이브는 매일 수백 번의 사이클에 걸쳐 무거운 질량 관성을 원활하게 제어해야 하는 고용량 산업 환경에서 탁월한 성능을 발휘합니다. 정전 시 배터리 백업 기능이 필요한 애플리케이션의 경우 인코더가 통합된 저전압 DC 모터는 안정적인 소프트 스타트 및 정지 제어를 제공하는 동시에 대기 배터리에서 지속적인 백업 작동을 허용합니다.

주변 온도 범위, 강우 노출, 해안 공기 염도와 같은 환경 요인에 따라 구성 요소를 선택해야 합니다. 모터 하우징은 IP55 이상의 침투 보호 기능, 주조 알루미늄 하부 본체, 스테인리스강 내부 구동축을 갖추고 있어야 합니다. 결로, 곤충 또는 온도 변화로 인한 회로 단락을 방지하려면 전자 기판을 등각 부식 방지 래커로 코팅해야 합니다.

• 무게 및 마찰 계산: 트랙 마찰, 경사 경사 및 바람 저항 계수와 함께 나뭇잎 질량을 고려합니다.

• 듀티 사이클 기능: 열 차단을 방지하기 위해 간헐적인 주거용 등급과 지속적인 상업 듀티 요구 사항을 구별합니다.

• 보호 표준: 인클로저 등급, 기계적 방출 시스템 및 전자 회로 기판이 지역의 극한 기후와 일치하는지 확인합니다.

유지보수 팁 및 장기 운영 지침

예방 유지보수는 자동 슬라이딩 게이트 시스템의 원활한 작동을 유지하고 전자 및 기계 부품의 조기 고장을 방지합니다. 지상 트랙에는 자갈, 진흙, 눈, 파편이 없어야 합니다. 트랙을 따라 장애물이 있으면 구름 저항이 증가하여 모터가 더 높은 작동 전류를 소비하게 되고 조기 기어 마모 또는 열 트립이 발생하게 됩니다.

드라이브 구성 요소에 대한 체계적인 검사는 6개월마다 수행되어야 합니다. 드라이브 피니언과 기어 랙 인터페이스에서 기어 메시 간격이 적절한지 확인해야 합니다(일반적으로 게이트의 전체 무게가 모터 샤프트에 얹히는 것을 방지하기 위해 피니언 톱니와 랙 루트 사이에 1mm~2mm 간격을 유지함). 강철 랙에는 실외 노출용으로 설계된 고점도 합성 그리스를 바르고, 나일론 랙은 마모성 먼지 입자를 끌어들이는 무거운 그리스를 사용하지 않고 깨끗하게 유지해야 합니다.

전기 연결, 안전 센서 및 리미트 스위치는 정기적인 기술 검증이 필요합니다. 모터 진동으로 인해 시간이 지나면서 단자 나사가 느슨해져서 전압이 떨어지거나 센서 판독값이 불규칙해질 수 있습니다. 비연마성 부드러운 천을 사용하여 광학 광전지 렌즈를 청소하고, 수동 해제 클러치 메커니즘을 테스트하여 비상 정전 시 원활한 작동을 보장하고, 장애물이 게이트 이동을 방해할 때 안전 역전 시스템이 즉시 반응하는지 확인합니다.

• 선로 정리 절차: 낮은 회전 마찰을 유지하기 위해 매주 지상 레일에서 먼지, 작은 암석 및 잔해물을 제거합니다.

• 기어 메시 보정: 모터 샤프트 베어링을 보호하기 위해 피니언 기어 톱니와 랙 사이에 1mm~2mm의 수직 간격을 유지합니다.

• 안전 시스템 검증: 안전 광전지, 물리적 에지 센서 및 수동 클러치 릴리스를 매달 테스트하여 규정 준수를 확인합니다.

요약하면 자동 슬라이딩 게이트 메커니즘은 기어비 계산, 속도 조절, 컨트롤러 로직 및 안전 루프가 동시에 작동하는 완전한 전기 기계 네트워크로 기능합니다. 드라이브 모터의 토크 및 속도 제어 기능을 현장의 물리적 요구 사항에 맞추고 예정된 기계적 정렬 및 전자 테스트 루틴을 준수함으로써 시설 관리자는 향후 수년간 안전하고 원활하며 신뢰할 수 있는 주변 접근 제어를 보장할 수 있습니다.
