롤링 셔터 도어: 주요 구성 요소, 액세서리 및 모터 옵션

주요 시사점

• 롤링 셔터 도어는 산업 및 상업 시설 전반에 걸쳐 견고한 보안, 구조적 내구성, 효율적인 수직 공간 절약 작동을 위해 설계되었습니다.

• 완전한 자동화 시스템에는 고강도 커튼, 정밀 배럴 튜브, 견고한 가이드 레일 및 특수 지원 하드웨어가 통합되어 있습니다.

• 필수 액세서리에는 적외선 안전 광전지, 무선 암호화 원격 송신기, 수동 오버라이드 크랭크 및 IoT 제어 모듈이 포함됩니다.

• 모터 선택은 커튼 무게, 물리적 크기, 작동 주파수 및 환경 침투 보호 등급에 따라 엄격하게 달라집니다.

• 전문 엔지니어링 사양을 엄격하게 준수하면 장기적인 운영 신뢰성, 안전 규정 준수 및 유지 관리 중단 시간 최소화가 보장됩니다.

롤링 셔터 도어란 무엇입니까?

롤링 셔터 도어는 산업 및 상업 시설을 위해 설계된 정밀하게 설계된 수직 보안 장벽으로, 오버헤드 배럴 튜브 주변의 컴팩트한 코일링 메커니즘을 활용하여 개방 공간을 최대화하는 동시에 뛰어난 바람 저항과 구조적 내구성을 제공합니다. 통합 전기 기계 시스템인 고성능 롤링 셔터는 정확한 기계적 정렬, 부식 방지 소재, 회전 토크를 부드러운 수직 선형 운동으로 변환하는 고효율 드라이브에 의존합니다. 극심한 환경 부하 하에서 다양한 드럼 반경과 엔드록 유지 기능을 고려한 이 도어는 높은 풍압을 견디고 건물 관리 시스템, 화재 경보기 및 자동 액세스 네트워크와 원활하게 통합되어 직원을 보호하고 교통량이 많은 물류 경계선을 보호합니다.

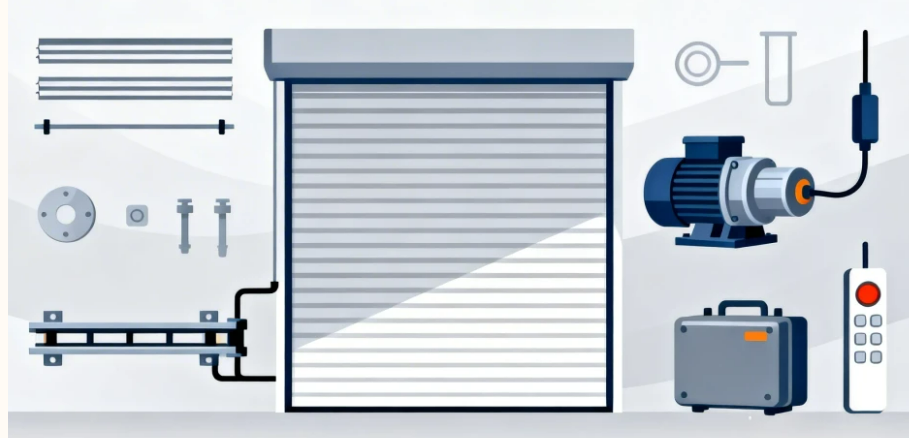

롤링 셔터 도어의 주요 구성 요소

롤링 셔터 도어용 필수 액세서리

• 안전 광전지 및 적외선 센서: 안전 광전지는 출입구 문턱을 가로질러 눈에 보이지 않는 적외선 빔을 투사하여 광 경로가 중단될 경우 드라이브 시스템에 즉시 후진 또는 정지 신호를 보내 전문적인 자동화 모터 설정과 원활하게 통합되는 내후성, 방진 하우징 내에서 압상 부상으로부터 중요한 보호 기능을 제공합니다.

• 무선 원격 송신기 및 수신기: 무선 원격 송신기는 신호 차단을 방지하기 위해 암호화된 롤링 코드 주파수 전송을 활용하여 편리한 무선 주파수 제어를 제공하며, 고급 전동 운영자 및 중앙 집중식 건물 관리 시스템과 원활하게 조정되도록 설계된 다중 채널 릴레이 출력을 특징으로 합니다.

• 수동 오버라이드 크랭크 시스템: 수동 오버라이드 크랭크는 모터 헤드에 직접 연결되는 기어식 감속 핸들로 구성된 필수 기계식 백업 메커니즘을 제공하여 시설 직원이 예상치 못한 정전 시 셔터를 안전하게 올리거나 내릴 수 있도록 하면서 표준 전동 드라이브 작동을 보완합니다.

• 자동 잠금 핀 및 보안 볼트: 자동 잠금 핀 및 보안 볼트는 완전히 닫힌 위치에서 기계적으로 결합하여 커튼을 고정하고 모터의 내부 웜 기어 메커니즘과 함께 작동하여 업무 시간 이후 이중 레이어 리프트 방지 보안 및 최대 자산 보호를 제공합니다.

• 스마트 Wi-Fi 및 IoT 제어 모듈: 스마트 Wi-Fi 및 IoT 제어 모듈은 전동 시스템을 디지털 네트워크 인프라와 연결하여 원격 스마트폰 모니터링, 자동화된 유지 관리 알림 및 글로벌 액세스 권한을 활성화하여 표준 제어 설정과 함께 다중 사이트 작업을 간소화합니다.

롤링 셔터 도어에는 어떤 유형의 모터가 사용됩니까?

롤링 셔터 도어는 높은 토크, 정확한 제한 및 안정적인 열 관리를 위해 설계된 특수 전기 드라이브를 사용합니다. 솔루션을 지정할 때 엔지니어는 커튼 무게와 공간적 제약을 기준으로 모터 유형을 선택하고 고급 와 같은 고성능 옵션을 활용하여 자동 롤링 셔터 모터 최대 효율성과 기계적 신뢰성을 보장합니다. 현대 설치에는 공간 절약형 관형 모터, 중형 상업용 도어를 위한 균형 잡힌 중앙 축 드라이브, 구리 권선, 합금 기어 및 열 과부하 보호 기능을 갖춘 견고한 산업용 샤프트 엔드 작동 장치가 포함되어 까다로운 글로벌 환경에서 오류 위험을 제거합니다.

✅ 관형 롤러 셔터 모터

관형 롤러 셔터 모터는 코어 배럴 튜브 내부에서 완전히 미끄러지도록 설계된 소형 원통형 전기 기계 드라이브로, 완전히 숨겨진 설치 공간을 제공하고 고정밀 유성 기어를 활용하여 국제 표준을 충족하는 전문 자동 롤링 셔터 모터 솔루션을 추구하는 건축 프로젝트에 부드러운 회전력을 제공합니다.

✅ 중심축 셔터 모터

중앙 축 모터는 메인 스프링 장착 샤프트 옆에 장착된 전통적인 외부 드라이브 장치로, 견고한 기어 트레인을 활용하여 중간 무게의 상업용 셔터를 들어올릴 때 스프링 밸런싱 시스템을 지원하는 동시에 소매점 유지 관리 기술자의 수동 오버라이드 액세스를 단순화합니다.

✅ 외부 산업용 샤프트엔드 모터

외부 산업용 샤프트 엔드 모터는 롤러 배럴 외부의 외부 벽 브래킷에 직접 장착된 견고한 고토크 드라이브 시스템으로, 견고한 주조 알루미늄 하우징과 핸드 체인 수동 오버라이드로 설계되어 고주파 제조 환경에서 최고의 기계적 신뢰성을 제공합니다.

롤링 셔터 도어에 적합한 모터를 선택하는 방법

1, 문 크기

도어 크기는 셔터 커튼의 물리적 치수와 풍하중 노출을 결정하므로 표면적을 계산하고 압력에 따른 구조적 변형을 방지하기 위해 개구부 폭과 이동 높이를 정밀하게 측정해야 합니다.

2, 도어 무게

도어 무게는 커튼과 슬랫의 누적 질량을 나타내며, 이는 롤러 반경을 기준으로 회전 토크로 변환되어야 합니다. 여기서 더 무거운 절연 강철은 알루미늄보다 훨씬 더 높은 시동 토크를 필요로 합니다. 이는 올바른 셔터 모터를 선택하는 방법 에 대한 기술 가이드에 설명되어 있습니다..

3, 사용 빈도

사용 빈도는 모터 권선의 열 듀티 사이클을 결정하며, 가벼운 일일 주거용 사이클과 고급 환기 및 열 과부하 보호가 필요한 중공업 하역장 작업을 대조합니다.

4、설치 환경

설치 환경에 따라 밀봉된 하우징과 부식 방지 처리를 통해 먼지, 습기, 부식성 해안 또는 화학 대기를 견디는 데 필요한 침투 방지 및 내부식성이 결정됩니다.

5, 전원 공급 장치 요구 사항

전원 공급 장치 요구 사항은 시스템이 단상 AC 주전원 또는 고효율 3상 산업용 전원에서 작동하여 무거운 부하에서도 원활하고 지속적인 토크를 제공하는지 여부를 지정합니다.

6, 수동 조작 요구

수동 작동은 예상치 못한 정전 시 안전한 비상 탈출을 위해 신뢰할 수 있는 수동 크랭크 또는 체인 호이스트 오버라이드 시스템을 통합하여 안전 규정 준수를 보장해야 합니다.

7, 소음 요구 사항

소음 요구 사항은 드라이브 어셈블리의 음향 프로필을 관리하며 건축 및 숙박 시설용 정밀 완충 링 및 진동 차단 브래킷을 통해 초저소음 작동을 우선시합니다.

8、자동화 및 안전 통합

자동화 및 안전 통합을 통해 제어 보드는 스마트 센서, 원격 액세스 송신기 및 범용 릴레이 인터페이스를 지원하여 건물 관리 네트워크에 원활하게 연결할 수 있습니다.

결론

롤링 셔터 도어는 현대 산업 및 상업 시설을 위한 구조 엔지니어링, 자동화된 모션 제어 및 경계 보안의 중요한 융합을 나타냅니다. 셔터 커튼, 배럴 튜브, 가이드 트랙 및 특수 구동 장치 간의 복잡한 기계적 상호 작용을 이해함으로써 시설 관리자와 B2B 구매자는 운영 효율성을 최적화하고 장기 유지 관리 비용을 최소화할 수 있습니다. 올바른 모터와 액세서리를 선택하려면 수십 년간 안정적이고 안전한 성능을 보장하기 위해 커튼 무게, 환경 노출 및 일일 사용 주기를 세심하게 계산해야 합니다. 전문 엔지니어링과 엄격한 국제 제조 표준 준수를 통해 고급 자동화 솔루션은 글로벌 수출 시장 전반에 걸쳐 탁월한 보안, 운영 편의성 및 구조적 수명을 제공합니다.
