포괄적인 배리어 게이트 주차 시스템은 기계식 물리적 배리어, 자동화된 제어 하드웨어, 안전 감지 루프 및 디지털 데이터 관리를 통합하여 차량 접근을 간소화하고 보안을 강화하며 상업 및 도시 시설 전반의 교통 흐름을 최적화합니다.
당신이 배울 내용:✅ 붐 배리어, 라이징 볼라드, 슬라이딩/스윙 게이트, 접이식 장치 간의 핵심 기계적 차이점과 작동 상충관계. ✅ 물리적 자격 증명, 필드 제어 프로토콜, 데이터 백엔드 엔진이라는 세 가지 중요한 액세스 계층을 구성하는 방법. ✅ 모든 사이트 공간 및 트래픽 볼륨에 이상적인 하드웨어를 선택하기 위한 구조화된 5단계 엔지니어링 프레임워크입니다. ✅ 차량과 보행자를 보호하는 글로벌 안전 규정(UL 325 및 EN 12453)과 고급 힘 감지 원리. ✅ 물리적 물리적 장벽 시스템과 카메라 기반 무티켓 단속 모델 간의 운영상 절충안. |
올바른 주차 장벽을 선택하려면 유지 관리 문제와 교통 혼잡을 방지하기 위해 물리적 하드웨어를 차량 처리량, 설치 공간 및 보안 요구 사항과 일치시켜야 합니다. 엔지니어는 상업적 효율성과 보안 무결성의 균형을 맞추기 위해 듀티 사이클, 속도 및 충격 저항을 평가해야 합니다.

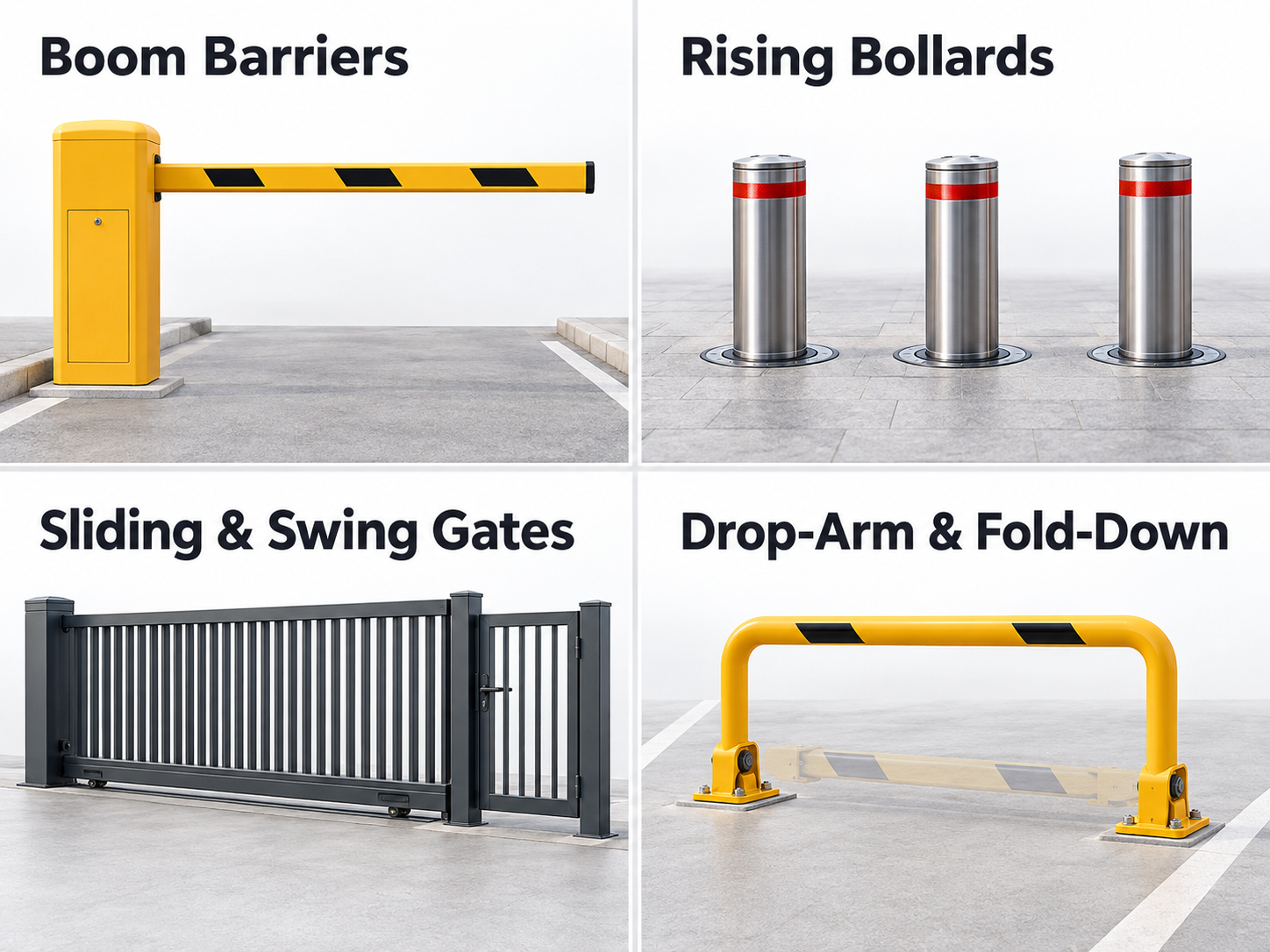

붐 장벽은 신속한 조치와 안정적인 메커니즘으로 인해 처리량이 많은 차량 출입 관리의 글로벌 표준을 나타냅니다. 이 시스템은 기계식 기어박스에 연결된 고토크 모터와 밸런싱 스프링 메커니즘을 활용하여 경량 알루미늄 또는 복합 암을 올리고 내립니다. 최신 디자인에는 브러시리스 DC 모터와 가변 주파수 드라이브가 통합되어 기계적 바운스 없이 빠른 가속과 부드러운 감속이 가능합니다. 내부 드라이브 어셈블리 및 하우징 보호 등급에 대한 자세한 분석을 보려면 배리어 게이트 기본 사항 이해 에 대한 분석을 읽어보세요 . 움직이는 암은 의도적으로 경량으로 설계되었기 때문에 이러한 시스템은 교통 정체를 방지하기 위해 빠른 사이클 속도가 중요한 연속적인 대용량 작업에 탁월합니다.
라이징 볼라드는 도로 표면과 같은 높이로 설치된 대형 강철 실린더로 구성되며 유압식, 공압식 또는 전기 기계식 액추에이터를 통해 수직으로 확장됩니다. 접힌 상태에서 볼라드는 포장 도로와 수평을 유지하여 자연스러운 보행자 움직임과 건축 미학을 보존하는 동시에 확장 시 차량 진입을 방지합니다. 고급 볼라드는 차량의 심한 충격을 견딜 수 있도록 테스트된 충돌 등급을 갖추고 있어 보안 수준이 높은 용도, 정부 구조물 및 도시 보행자 구역에 이상적입니다. 그러나 설치에는 깊은 굴착, 지하 배수 시스템 및 기초 케이싱에서 먼지, 물 및 잔해물을 제거하기 위한 정기적인 유지 관리가 필요합니다.
슬라이딩 및 스윙 게이트는 차량 진입과 무단 보행자 접근을 모두 방지하는 지속적인 물리적 장벽을 구축하여 완전한 경계 보호 기능을 제공합니다. 슬라이딩 게이트는 트랙이나 캔틸레버식 빔 시스템을 따라 수평으로 이동하므로 진입 깊이는 제한되어 있지만 측면 공간은 충분한 현장에 이상적입니다. 스윙 게이트는 튼튼한 경첩에서 안쪽이나 바깥쪽으로 회전하므로 차량 장애물이 없는 넓은 회전 호가 필요합니다. 이러한 게이트는 탁월한 시각적 억제력과 구조적 강도를 제공하지만 작동 속도가 느리기 때문에 교통량이 많은 상업용 주차장보다는 산업 시설, 물류 허브 및 주거 단지의 경계 보안에 더 적합합니다.
드롭 암 및 개별 접이식 장벽은 주로 개별 주차 공간 또는 저주파 차선 통제 지점을 보호하기 위해 설계된 특수 접근 관리 도구입니다. 표면에 장착된 접이식 포스트는 수동으로 또는 소형 배터리 구동식 원격 제어 액추에이터를 통해 올려지고 잠기며 승인되지 않은 차량이 개인 공간이나 예약된 공간에 주차하는 것을 차단합니다. 산업용 드롭 암 시스템은 이중 기둥에 수평으로 놓여 있는 무겁고 견고한 빔을 갖추고 있어 제한된 시설 도로에 견고한 시각적, 물리적 경계를 제공합니다. 이 장치는 자동화된 고속 사이클링이 불필요한 소규모 출입 통제를 위한 저렴한 솔루션을 제공합니다.
배리어 유형 | 개방 속도(초) | 보안 수준 | 일일 듀티 사이클 용량 | 이상적인 사용 사례 |
|---|---|---|---|---|
붐 배리어(게이트 암) | 1.0~6.0 | 낮음에서 중간까지 | 높음(최대 10,000사이클/일) | 상업용 차고, 유료 부스, 주거용 출입구 |
라이징 볼라드 | 3.0~8.0 | 높음부터 안티램까지 | 보통(최대 2,000사이클/일) | 도시 광장, 보안 수준이 높은 구역, 경계 방어 |
슬라이딩 및 스윙 게이트 | 8.0~20.0 | 높은 | 보통 ~ 낮음(최대 500사이클/일) | 산업 창고, 물류 단지, 출입문이 있는 건물 |
드롭암 및 폴드다운 | 2.0~5.0 | 중간에서 높음 | 높음(최대 5,000사이클/일) | 천장 간격이 낮은 지하 차고 |
물리적 차단문은 단지 주차 관리 시스템의 핵심일 뿐입니다. 지능은 기본 전자 아키텍처 내에 있습니다. 강력한 제어, 자격 증명 및 데이터 에코시스템이 없으면 아무리 내구성이 뛰어난 장벽이라도 운영 병목 현상이 발생합니다. 최신 액세스 제어 시스템은 물리적 트리거, 처리 논리 및 중앙 집중식 데이터베이스 간의 원활한 상호 운용성에 의존합니다.
하드웨어 구성 요소가 액세스 제어 시스템과 어떻게 통합되는지 이해하려면 에 대한 자세한 기술 가이드를 탐색하여 배리어 게이트가 무엇인지 내부 모터 메커니즘 및 하우징 표준에 대해 자세히 알아볼 수 있습니다.
물리적 하드웨어를 지능형 백엔드 인프라와 통합하면 검증이 밀리초 단위로 이루어집니다. 완전한 액세스 생태계는 세 가지 상호 연결된 레이어에 의존합니다.
❗️ 차량 앞 유리에 장착된 RFID 장거리 태그를 사용하면 3~10m 거리에서 핸즈프리 출입이 가능합니다.
❗️ 번호판 인식 카메라는 고해상도 이미지를 캡처하여 차량 등록판을 활성 액세스 데이터베이스와 일치시킵니다.
❗️ 스마트폰에서 생성된 QR 코드 및 모바일 블루투스/NFC 자격 증명을 통해 방문자 및 임시 운전자 액세스가 가능합니다.
❗️ 물리적 근접형 스마트 카드나 전자열쇠를 사용하려면 운전자가 정지하고 입구 받침대 단말기에서 스와이프해야 합니다.
✅️ Wiegand 프로토콜은 리더기에서 로컬 컨트롤러로 자격 증명 데이터를 전송하지만 레거시 설정에는 데이터 암호화가 부족합니다.
✅️ OSDP(개방형 감독 장치 프로토콜)는 리더와 컨트롤러 간에 안전한 양방향 암호화 RS-485 통신을 제공합니다.
✅️ 릴레이 I/O 인터페이스는 성공적인 드라이버 승인 시 무전압 신호를 트리거하여 배리어 모터 제어 보드를 트리거합니다.
✅️ 이더넷 TCP/IP 네트워크를 통해 실시간 장치 상태 모니터링과 즉각적인 컨트롤러 구성 변경이 가능합니다.
중앙 집중식 데이터베이스는 실시간 용량 및 점유율 추적을 위해 타임스탬프가 표시된 출입 로그를 기록합니다.
결제 엔진 통합은 정확한 기간 청구 일정에 따라 수수료 계산을 자동화합니다.
자동 경고 트리거는 사이트 관리에게 보안 침해, 테일게이팅 이벤트 또는 기계 시스템 오류를 알립니다.
분석 대시보드는 최고 사용 패턴을 수집하여 경영진이 사이트 트래픽 관리 및 차선 할당을 최적화하는 데 도움을 줍니다.
최적의 차량 장벽을 선택하려면 처리 용량, 개방 속도, 부지 면적, 환경 노출 및 총 소유 비용 등 5가지 핵심 엔지니어링 매개변수를 평가해야 합니다. 피크 교통량이 많은 현장은 도시의 도로 대기를 방지하기 위해 빠른 개방 주기가 필요하며, 보안 수준이 높은 시설은 속도보다 물리적 저항을 우선시합니다.
처리량이 많은 상업용 허브에는 빠른 암 속도와 내구성 있는 브러시리스 모터 성능의 균형을 맞추기 위해 효율적인 교통 제어를 위한 자동 배리어 게이트가 필요합니다.
총 소유 비용을 평가하려면 초기 하드웨어 구매 비용을 넘어서 토목 공사, 전기 배선, 예방적 유지 관리, 10년 수명 주기에 걸친 전력 소비 등을 포함해야 합니다.

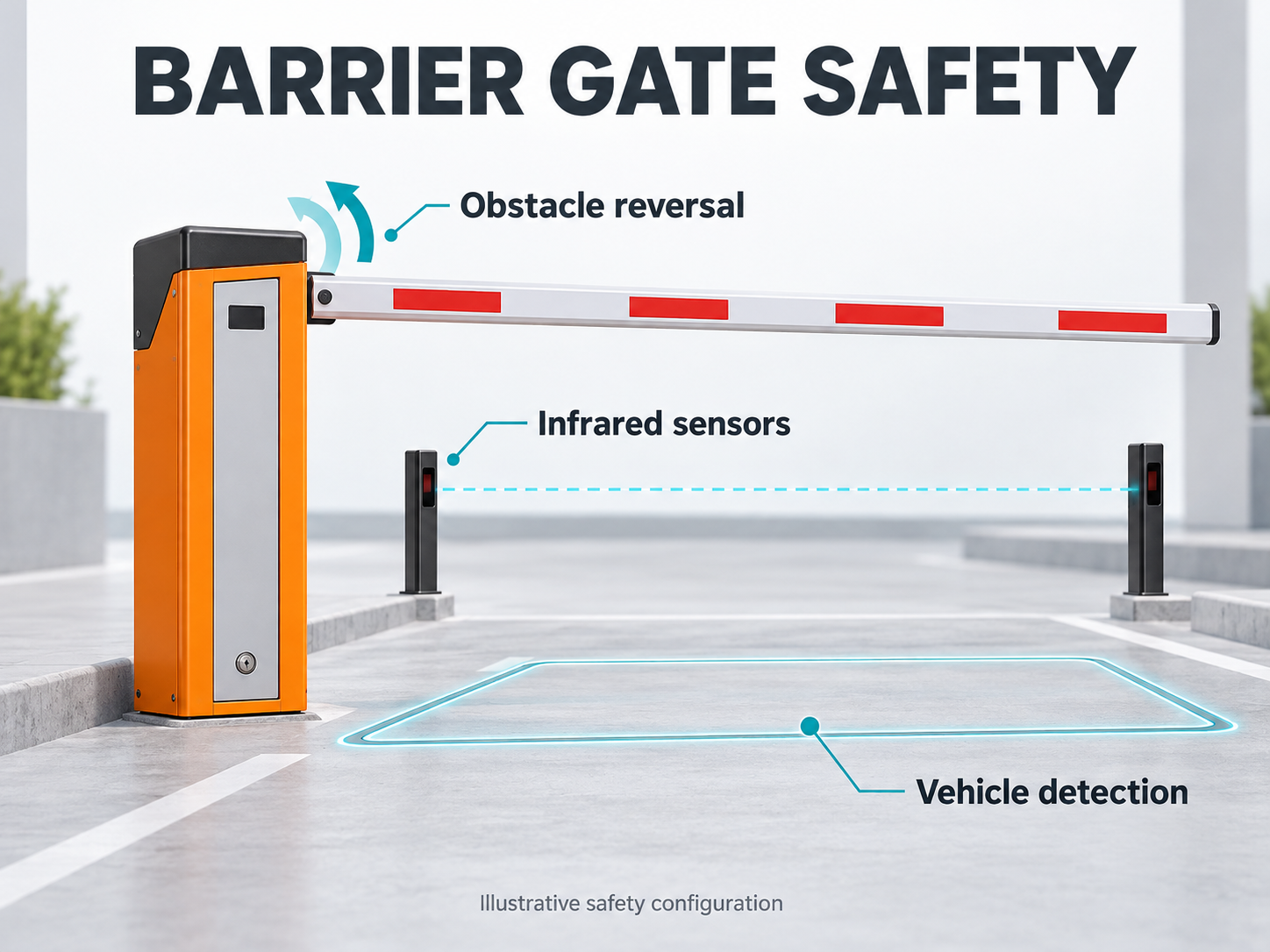

자동화된 배리어 게이트의 안전 프로토콜은 차량 손상 및 개인 부상을 방지하기 위해 국제 엔지니어링 표준에 의해 엄격하게 정의됩니다. 최신 안전 논리는 중복된 다층 센서 네트워크를 사용하여 암을 내리는 동안 차량 존재, 보행자 장애물 및 기계적 저항을 감지합니다.
국제 안전 규정을 준수하려면 신뢰할 수 있는 충돌 방지 안전 성능을 보장하기 위해 1차 물리적 존재 감지와 2차 비접촉 모니터링 시스템을 통합해야 합니다.
✅️ 1차 접지 유도 루프는 배리어 암 아래의 금속 차체를 감지하여 차량이 있는 동안 폐쇄 명령을 방지합니다.
✅️ 광전식 안전 센서는 차선 전체에 적외선 광선을 투사하여 광선이 깨지면 즉시 팔 반전을 실행합니다.
✅️ 배리어 암 하단을 따라 통합된 압력 감지 고무 가장자리는 물리적 접촉 시 즉시 역방향으로 움직입니다.
✅️ 가변 주파수 모터 제어는 모터 토크를 제한하여 기계적 저항이 발생하면 자동으로 암을 멈추고 반전시킵니다.
전체 전력 손실, 중요한 장비 고장 또는 긴급 대피 명령이 발생하는 경우 배리어 게이트 운영자는 기계적 오류 방지 오버라이드 기능을 갖추어야 합니다. 수동 키 해제를 통해 직원은 내부 구동 기어박스를 분리하고 배리어 암을 수동으로 들어 올릴 수 있습니다. 또한, 화재 경보 통합 입력은 비상 경보 활성화 시 자동으로 방벽 암을 열린 위치로 강제하여 신속한 현장 대피를 촉진해야 합니다.
물리적 배리어 게이트를 설치할지 아니면 무장애 출입 관리 시스템으로 전환할지 결정하는 것은 시설의 위험 모델, 시행 능력 및 운영 우선순위에 따라 달라집니다. 물리적 장벽은 절대적인 접근 제어를 제공하여 무단 진입을 물리적으로 방지하고 주차장 게이트에서 수익 규정을 보장합니다.
반대로, 무장애 접근 모델은 자동화된 디지털 청구 및 사용 후 위반 티켓팅과 결합된 자동 번호판 인식(ANPR) 카메라에 전적으로 의존합니다. 무장애 시스템은 물리적 인프라 비용을 최소화하고 진입로의 교통 병목 지점을 제거하지만 무단 주차를 관리하려면 강력한 법적 프레임워크와 자동화된 벌금 복구 프로세스가 필요합니다.
주차 장벽 시스템은 차량 출입 지점에 설치된 자동화된 전기 기계식 또는 유압식 물리적 제한 장치입니다. 이는 차량 접근을 규제하고 검증 시스템과 조정하며 현장 보안을 유지합니다.
주차장 장벽은 RFID 판독기 또는 루프 감지기와 같은 출입 통제 장치로부터 전기 펄스를 수신하여 작동합니다. 이 신호는 내부 전기 모터 또는 유압 펌프를 작동시켜 구동 기어박스를 회전시키고 물리적 장벽 암을 들어 올려 통과를 허용합니다.
주요 유형에는 붐 배리어(게이트 암), 라이징 볼라드, 슬라이딩/스윙 게이트, 드롭 암/연동식 접이식 배리어 등이 있으며, 각각은 특정 처리량, 보안 및 공간 제약을 위해 설계되었습니다.
예, 현대식 주차 장벽은 ANPR 시스템과 완벽하게 통합됩니다. ANPR 카메라는 차량 번호판을 캡처 및 판독하고 이를 승인된 데이터베이스 기록과 비교하여 확인한 다음 릴레이 개방 명령을 차단기 컨트롤러에 보냅니다.
예, 무장애 주차 시스템은 고속 ANPR 카메라를 사용하여 물리적 장애물 없이 차량 출입 타임스탬프를 기록하고 디지털 앱을 통해 자동으로 청구서를 처리하거나 등록되지 않은 차량에 위반 통지를 우편으로 보냅니다.
